Теплообменник кожухотрубчатый
Теплообменник ТКВ 600

Наши партнёры

Стоимость производства:

от 15 000 руб.

Диаметр, мм:

159273325400500600700800900100012001400

Среда:

парводагазжидкие средынефтепродуктынефть

Теплообменные аппараты «труба в трубе» применяются в технологических процессах для нагрева и охлаждения сред в различных отраслях промышленности.

Эксплуатация теплообменников возможна в климатических районах с умеренным и тропическим климатом, а также в районах с сейсмичностью не более 7 баллов.

ООО Химмаш изготавливает теплообменники «труба в трубе» в двух конструктивных исполнениях:

- с приварными двойниками (тип 1) - со съемными двойниками (тип 2)

Срок службы теплообменников со средами, вызывающими коррозию не более 0,1 мм в год составляет 5 лет (для теплообменников типа ТТОН), 8 лет (для теплообменников типа ТТОР), 10 лет (для теплообменников типа ТТМ и ТТРМ).

Условное обозначение теплообменников типа «труба в трубе»:

ТТОР-108/159-4,0/1,6
6-ПР-М1-У

  • • Тип теплообменника:
    - ТТОР – теплообменник труба в трубе однопоточный разборный;
    - ТТОН – теплообменник труба в трубе однопоточный неразборный;
    - ТТМ5 - теплообменник труба в трубе многопоточный с 5-ю параллельными потоками;
    - ТТРМ1/2 – теплообменник однопоточный по трубному и двухпоточный по кольцевому пространству;
  • • 108/159 – диаметр теплообменных / кожуховых труб, мм
  • • 4,0/1,6 – условное давление внутри / снаружи теплообменных труб, МПа
  • • 6 – длина труб, м
  • • ПР – с продольно оребренными теплообменными трубами (Г – с гладкими трубами, Ш – с ошипованными трубами)
  • • У – климатическое исполнение
  • • И – с креплениями под изоляцию

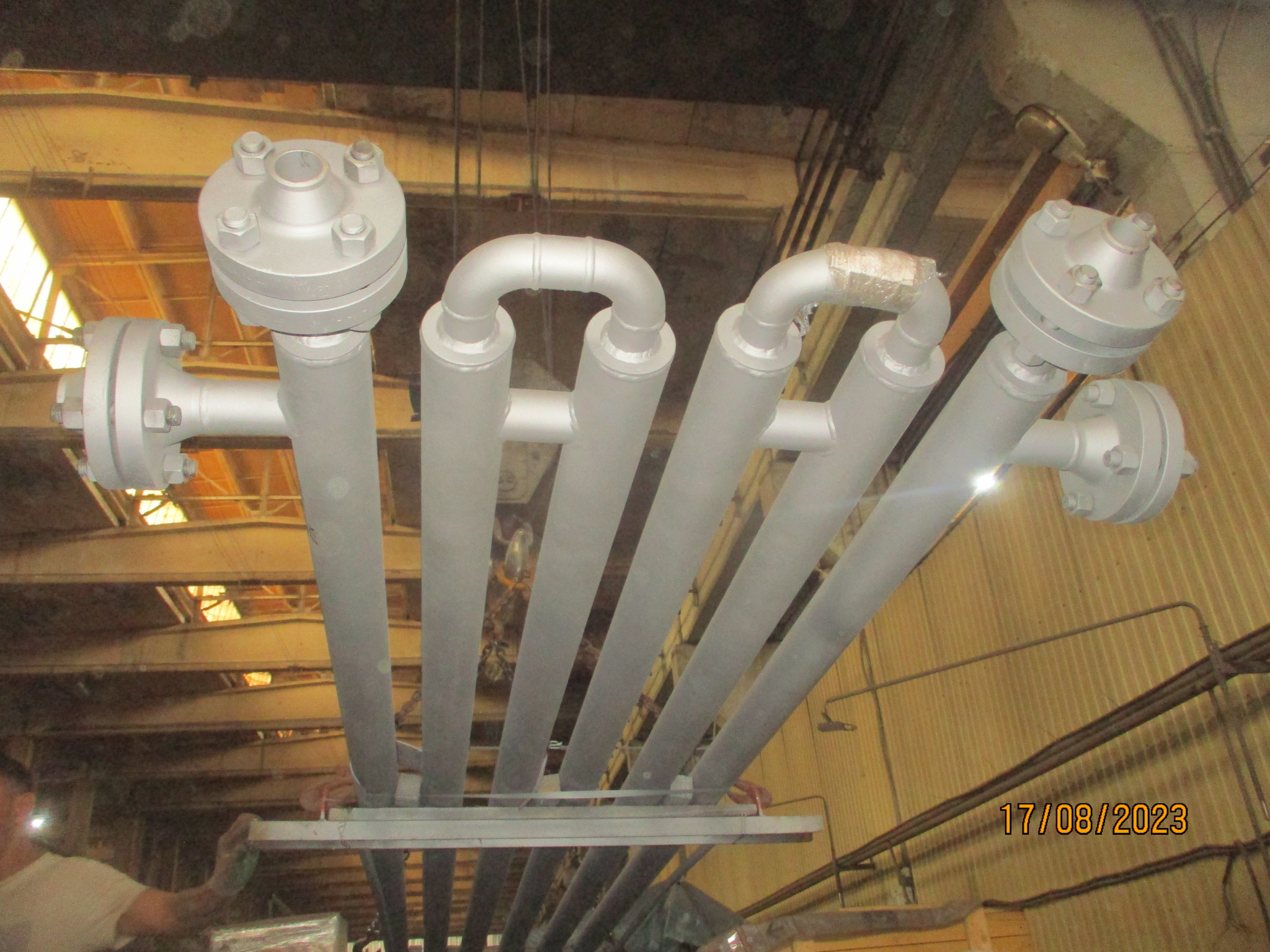

Теплообменники ТТОН

Теплообменник труба в трубе однопоточный неразборный изготавливается в двух конструктивных исполнениях: ТТОН-1 - с приварными двойниками, ТТОН-2 – со съемными двойниками.

Теплообменники ТТОР

Теплообменник типа труба в трубе однопоточный разборный ТТОР изготавливается с диаметрами теплообменных труб 89, 108, 133, 159 мм и с давлением от 1,6 до 4 МПа.

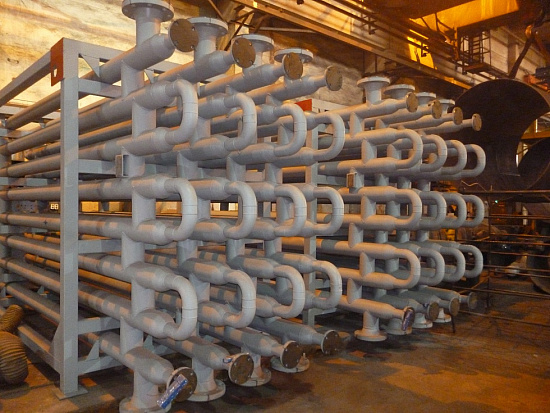

Теплообменники ТТМ

Теплообменники труба в трубе многопоточный ТТМ различаются по количеству параллельных потоков (ТТМ5 – 5 потоков, ТТМ7 – 7 потоков, ТТМ12 – 12 потоков, ТТМ22 – 22 потока, ТТМ31 – 31 поток). Теплообменники ТТМ изготавливаются с приварными или съемными двойниками.

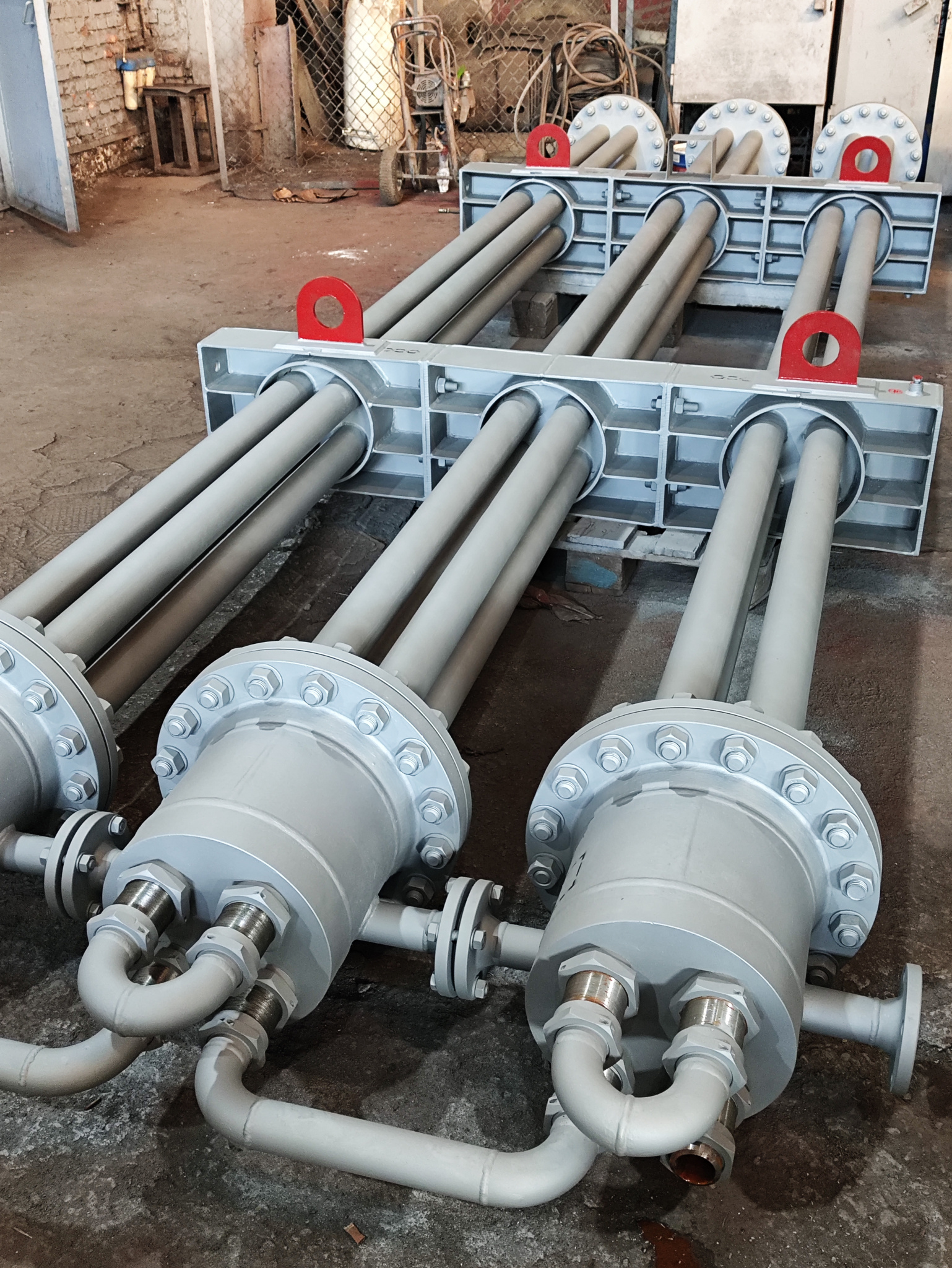

Теплообменники ТТРМ

Теплообменники труба в трубе разборные малогабаритные ТТРМ производятся либо однопоточными по трубному и кольцевому пространству (ТТРМ1) либо однопоточными по трубному и двухпоточными по кольцевому пространству (ТТРМ1/2) либо двухпоточными по трубному и кольцевому пространству (ТТРМ2). Теплообменники ТТРМ также бывают с приварными или съемными двойниками.

Поставка теплообменников "труба в трубе" в г. Красноярск осуществляется из Пензы

Табл.1 Основные технические характеристики теплообменников ТТОН

Обозначение

Ду, мм теплообм. труб

Масса (кг), при длине теплообменных труб:

Исполнение 1

Исполнение 2

1500

3000

4500

6000

9000

1500

3000

4500

6000

9000

ТТОН 25/57-6,3/4,0

25

9,95

20,5

-

-

-

11,8

22,5

-

-

-

ТТОН 25/57-16,0/4,0

10,7

21,7

-

-

-

11,6

23,5

-

-

-

ТТОН 25/57-16,0/10,0

12,7

25,2

-

-

-

14,6

27,4

-

-

-

ТТОН 38/57-6,3/4,0

38

12,8

25,6

-

-

-

16,3

29,6

-

-

-

ТТОН 38/57-16,0/4,0

14

27,9

-

-

-

17,5

31,3

-

-

-

ТТОН 38/57-16,0/10,0

16

31,7

-

-

-

19,5

35,2

-

-

-

ТТОН 38/76-6,3/4,0

15,8

31,4

-

-

-

22,7

34,9

-

-

-

ТТОН 38/89-6,3/4,0

-

39,7

60,3

-

-

43,7

63,8

-

-

ТТОН 48/76-6,3/4,0

48

-

34,7

51,8

68,9

-

-

39

56,2

73,3

-

ТТОН 48/76-10,0/6,3

-

42,1

63,1

84,4

-

-

46,5

67,5

88,8

-

ТТОН 48/76-16,0/10,0

-

48

71,5

95,4

-

-

-

-

-

-

ТТОН 48/89-10,0/6,3

-

46

69,4

93,1

-

-

50,4

73,8

102,5

-

ТТОН 48/89-16,0/10,0

-

46

69,4

93,1

-

-

-

-

-

-

ТТОН 48/108-6,3/4,0

-

51,1

76,6

102,3

-

-

55,5

81

106,7

-

ТТОН 48/108-10,0/6,3

-

60,2

91

121,4

-

-

64,6

95,4

125,4

-

ТТОН 57/89-10,0/6,3

57

-

-

74,8

100

-

-

-

80,6

105,8

-

ТТОН 57/89-16,0/10,0

-

-

90

119,2

-

-

-

-

-

-

ТТОН 57/108-6,3/4,0

-

-

62,9

115,3

-

-

-

98,7

121,1

-

ТТОН 57/108-10,0/6,3

-

-

102,6

128,3

-

-

-

108,4

134,1

-

ТТОН 57/108-16,0/10,0

-

-

123

196

-

-

-

-

-

-

ТТОН 89/133-1,6/1,6

89

-

-

-

-

-

-

-

-

197

284

ТТОН 89/133-4,0/1,6

-

-

-

-

-

-

-

-

200

286

ТТОН 89/133-6,3/4,0

-

-

-

180

267

-

-

-

210

295

ТТОН 89/133-10,0/6,3

-

-

-

225

335

-

-

-

ТТОН 89/133-16,0/10,0

-

-

-

250

370

-

-

-

ТТОН 89/159-1,6/1,6

-

-

-

-

-

-

-

-

217

315

ТТОН 89/159-4,0/1,6

-

-

-

-

-

-

-

-

220

320

ТТОН 89/159-6,3/4,0

-

-

-

200

300

-

-

-

230

328

ТТОН 89/159-10,0/6,3

-

-

-

254

380

-

-

-

-

-

ТТОН 89/159-16,0/10,0

-

-

-

360

540

-

-

-

-

-

ТТОН 108/159-1,6/1,6

108

-

-

-

-

-

-

-

-

235

340

ТТОН 108/159-4,0/1,6

-

-

-

-

-

-

-

-

260

372

ТТОН 108/159-6,3/4,0

-

-

-

230

345

-

-

-

275

385

ТТОН 108/159-10,0/6,3

-

-

-

302

445

-

-

-

-

-

ТТОН 108/159-16,0/10,0

-

-

-

413

617

-

-

-

-

-

ТТОН 133/219-4,0/1,6

133

-

-

-

-

460

-

-

-

-

-

ТТОН 133/219-10,0/1,6

-

-

-

-

515

-

-

-

-

-

ТТОН 133/219-10,0/4,0

-

-

-

-

605

-

-

-

-

-

ТТОН 133/219-10,0/6,3

-

-

-

-

785

-

-

-

-

-

ТТОН 133/219-16,0/10,0

-

-

-

-

890

-

-

-

-

-

ТТОН 159/219-1,6/1,6

159

-

-

-

-

-

-

-

365

530

ТТОН 159/219-4,0/1,6

-

-

-

-

500

-

-

-

383

550

ТТОН 159/219-6,3/4,0

-

-

-

-

657

-

-

-

542

755

ТТОН 159/219-10,0/6,3

-

-

-

-

970

-

-

-

Табл.2 Основные технические характеристики теплообменников ТТОР

Обозначение

Ду, мм теплообм. труб

Масса (кг), при длине теплообменных труб:

4500

6000

9000

ТТОР 89/133-1,6/1,6

89

1150

1300

1600

ТТОР 89/133-4,0/1,6

1200

1350

1650

ТТОР 89/133-4,0/4,0

1500

1700

2050

ТТОР 89/159-1,6/1,6

1250

1450

1800

ТТОР 89/159-4,0/1,6

1350

1550

1900

ТТОР 89/159-4,0/4,0

1650

1850

2250

ТТОР 108/159-1,6/1,6

108

1330

1520

1880

ТТОР 108/159-4,0/1,6

1450

1600

2070

ТТОР 108/159-4,0/4,0

1800

2000

2460

ТТОР 133/219-1,6/1,6

133

2420

3030

ТТОР 133/219-4,0/1,6

2750

3400

ТТОР 133/219-4,0/4,0

3270

4100

ТТОР 159/219-1,6/1,6

159

2600

3250

ТТОР 159/219-4,0/1,6

2940

3550

ТТОР 159/219-4,0/4,0

3470

4300

Табл.2 Основные технические характеристики теплообменников ТТМ

Обозначение

Кол-во потоков

Масса (кг), при длине теплообменных труб:

Трубы гладкие (Г)

Трубы ошипованные (Ш) или оребренные (ПР)

Трубы оребренные (ПР) алюминиевые

3000

4500

6000

9000

3000

4500

6000

9000

3000

4500

6000

9000

ТТМ5 38/89-1,6/1,6

5

-

-

-

-

1060

1190

1540

-

940

1020

1310

-

ТТМ5 38/89-4,0/1,6

-

-

-

-

1110

1340

1600

-

-

-

-

-

ТТМ5 38/89-4,0/4,0

-

-

-

-

1310

1540

1790

-

-

-

-

-

ТТМ5 48/89-1,6/1,6

1040

1260

1490

-

1090

1340

1600

-

950

1130

1330

-

ТТМ5 48/89-4,0/1,6

1150

1380

1600

-

1140

1400

1650

-

-

-

-

-

ТТМ5 48/89-4,0/4,0

1450

1670

1890

-

1440

1690

1950

-

-

-

-

-

ТТМ5 48/108-1,6/1,6

-

-

-

-

1360

1690

2020

-

1200

1460

1720

-

ТТМ5 48/108-4,0/1,6

-

-

-

-

1730

2060

2390

-

-

-

-

-

ТТМ5 48/108-4,0/4,0

-

-

-

-

1760

2090

2420

-

-

-

-

-

ТТМ5 57/108-1,6/1,6

1350

1660

1970

-

1480

1830

2200

-

1260

1510

1780

-

ТТМ5 57/108-4,0/1,6

1540

1850

2160

-

1610

1990

2360

-

-

-

-

-

ТТМ5 57/108-4,0/4,0

1790

2100

2400

-

1860

2240

2610

-

-

-

-

-

ТТМ7 38/89-1,6/1,6

7

-

-

-

-

-

1660

2020

2660

-

1420

1690

2100

ТТМ7 38/89-4,0/1,6

-

-

-

-

-

1740

2100

2740

-

-

-

-

ТТМ7 38/89-4,0/4,0

-

-

-

-

-

1980

2330

2980

-

-

-

-

ТТМ7 48/89-1,6/1,6

-

1650

1950

2580

-

1750

2100

2820

-

1460

1720

2270

ТТМ7 48/89-4,0/1,6

-

1800

2100

2730

-

1830

2190

2900

-

-

-

-

ТТМ7 48/89-4,0/4,0

-

2040

2340

2970

-

2070

2430

3150

-

-

-

-

ТТМ7 48/108-1,6/1,6

-

-

-

-

-

2650

3200

4310

-

2270

2710

3590

ТТМ7 48/108-4,0/1,6

-

-

-

-

-

2870

3420

4530

-

-

-

-

ТТМ7 48/108-4,0/4,0

-

-

-

-

-

3260

3810

4920

-

-

-

-

ТТМ7 57/108-1,6/1,6

-

2630

3160

4220

-

2880

3500

4750

-

2350

2820

3750

ТТМ7 57/108-4,0/1,6

-

2890

3420

4480

-

3100

3720

4960

-

-

-

-

ТТМ7 57/108-4,0/4,0

-

3280

3800

4870

-

3490

4110

5350

-

-

-

-

ТТМ12 38/89-1,6/1,6

12

-

-

-

-

-

-

3410

4520

-

-

2830

3720

ТТМ12 38/89-4,0/1,6

-

-

-

-

-

-

3590

4700

-

-

-

-

ТТМ12 38/89-4,0/4,0

-

-

-

-

-

-

4050

5160

-

-

-

-

ТТМ12 48/89-1,6/1,6

-

-

3300

4370

-

-

3570

4800

-

-

2910

3830

ТТМ12 48/89-4,0/1,6

-

-

3600

4670

-

-

3770

4990

-

-

-

-

ТТМ12 48/89-4,0/4,0

-

-

4100

5150

-

-

4250

5480

-

-

-

-

ТТМ12 48/108-1,6/1,6

-

-

-

-

-

-

5880

7880

-

-

4980

6620

ТТМ12 48/108-4,0/1,6

-

-

-

-

-

-

6310

8850

-

-

-

-

ТТМ12 48/108-4,0/4,0

-

-

-

-

-

-

6980

8910

-

-

-

-

ТТМ12 57/108-1,6/1,6

-

-

5840

7770

-

-

6430

8670

-

-

5180

6860

ТТМ12 57/108-4,0/1,6

-

-

6300

8230

-

-

6850

9100

-

-

-

-

ТТМ12 57/108-4,0/4,0

-

-

6960

8890

-

-

7520

9760

-

-

-

-

ТТМ22 38/89-1,6/1,6

22

-

-

-

-

-

-

6290

8350

-

-

5250

6870

ТТМ22 38/89-4,0/1,6

-

-

-

-

-

-

6660

8710

-

-

-

-

ТТМ22 38/89-4,0/4,0

-

-

-

-

-

-

7510

9570

-

-

-

-

ТТМ22 48/89-1,6/1,6

-

-

5850

7790

-

-

6450

8690

-

-

5210

6890

ТТМ22 48/89-4,0/1,6

-

-

6370

8300

-

-

6920

9180

-

-

-

-

ТТМ22 48/89-4,0/4,0

-

-

7040

8970

-

-

7590

9880

-

-

-

-

ТТМ22 48/108-1,6/1,6

-

-

-

-

-

-

7120

12080

-

-

5690

10010

ТТМ22 48/108-4,0/1,6

-

-

-

-

-

-

7830

12780

-

-

-

-

ТТМ22 48/108-4,0/4,0

-

-

-

-

-

-

9240

14280

-

-

-

-

ТТМ22 57/108-1,6/1,6

-

-

8960

11730

-

-

10060

13380

-

-

8090

10540

ТТМ22 57/108-4,0/1,6

-

-

9840

12600

-

-

10860

14180

-

-

-

-

ТТМ22 57/108-4,0/4,0

-

-

11460

14220

-

-

12480

15800

-

-

-

-

ТТМ31 38/89-1,6/1,6

31

-

-

-

-

-

-

9250

12180

-

-

7720

10070

ТТМ31 38/89-4,0/1,6

-

-

-

-

-

-

10020

12880

-

-

-

-

ТТМ31 38/89-4,0/4,0

-

-

-

-

-

-

11580

14440

-

-

-

-

ТТМ31 48/89-1,6/1,6

-

-

9180

11940

-

-

9300

12480

-

-

7520

9910

ТТМ31 48/89-4,0/1,6

-

-

9760

12580

-

-

10420

13600

-

-

-

-

ТТМ31 48/89-4,0/4,0

-

-

11310

14070

-

-

11980

15160

-

-

-

-

Табл.2 Основные технические характеристики теплообменников ТТРМ

Обозначение

Ду, мм теплообмен. труб

Масса (кг), при длине теплообменных труб:

Трубы гладкие (Г)

Трубы ошипованные (Ш) или оребренные (ПР)

1500

3000

4500

6000

1500

3000

4500

6000

ТТРМ 25/57-6,3/1,6

25

180

220

190

240

ТТРМ 25/57-6,3/4,0

265

310

275

330

ТТРМ 25/57-10,0/6,3

355

405

ТТРМ 25/57-16,0/10,0

460

510

ТТРМ 38/57-10,0/1,6

38

200

250

ТТРМ 38/57-10,0/4,0

255

305

ТТРМ 38/76-10,0/1,6

280

345

ТТРМ 38/76-10,0/4,0

400

460

ТТРМ 38/76-16,0/10,0

625

710

ТТРМ 38/89-6,3/1,6

425

515

ТТРМ 38/89-6,3/4,0

535

630

ТТРМ 48/76-6,3/1,6

48

355

425

ТТРМ 48/76-6,3/4,0

475

545

ТТРМ 48/89-6,3/1,6

410

500

585

440

540

640

ТТРМ 48/89-6,3/4,0

530

620

705

560

660

760

ТТРМ 48/89-10,0/6,3

640

735

830

ТТРМ 48/108-6,3/1,6

680

800

ТТРМ 48/108-6,3/4,0

855

975

ТТРМ 57/89-10,0/1,6

57

605

705

ТТРМ 57/89-10,0/4,0

785

885

ТТРМ 57/108-10,0/1,6

665

780

745

885

ТТРМ 57/108-10,0/4,0

840

955

920

1060

ТТРМ 57/108-10,0/6,3

1025

1150

1100

1255

Табл.5 Материалы, применяемые для изготовления теплообменников типа «труба в трубе»

Материальное исполнение

Материал

теплообмен-ные трубы

решетки теплообмен-ных труб

камера распредели-тельная 1

трубы кожуховые

камера 2, решетки, камера поворотная

М1

Сталь 20

16ГС

16ГС

Сталь 20

16ГС

М2

12Х18Н10Т

12Х18Н10Т

16ГС+12Х18Н10Т

Сталь 20

16ГС

М3

12Х18Н10Т

12Х18Н10Т

12Х18Н10Т

12Х18Н10Т

12Х18Н10Т

М4

15Х5М

15Х5М

15Х5М

Сталь 20

16ГС

М5

Алюминий АМг3

16ГС

16ГС

Сталь 20

16ГС

М6

08Х22Н6Т

08Х22Н6Т

08Х22Н6Т

Сталь 20

16ГС

Рис.1 Эскиз теплообменника ТТОН

Рис.2 Эскиз теплообменника ТТОР

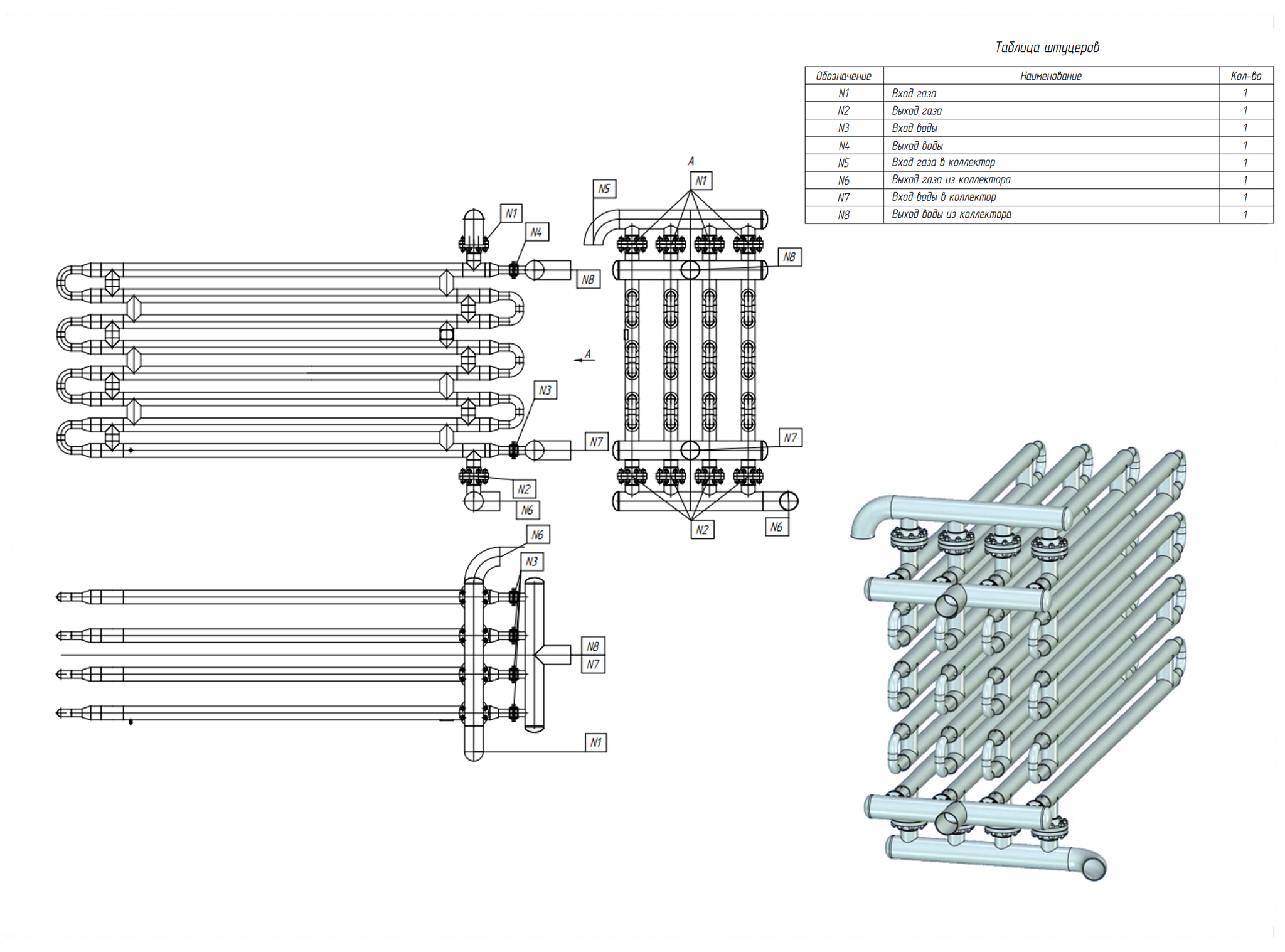

Рис.3 Эскиз теплообменника ТТМ

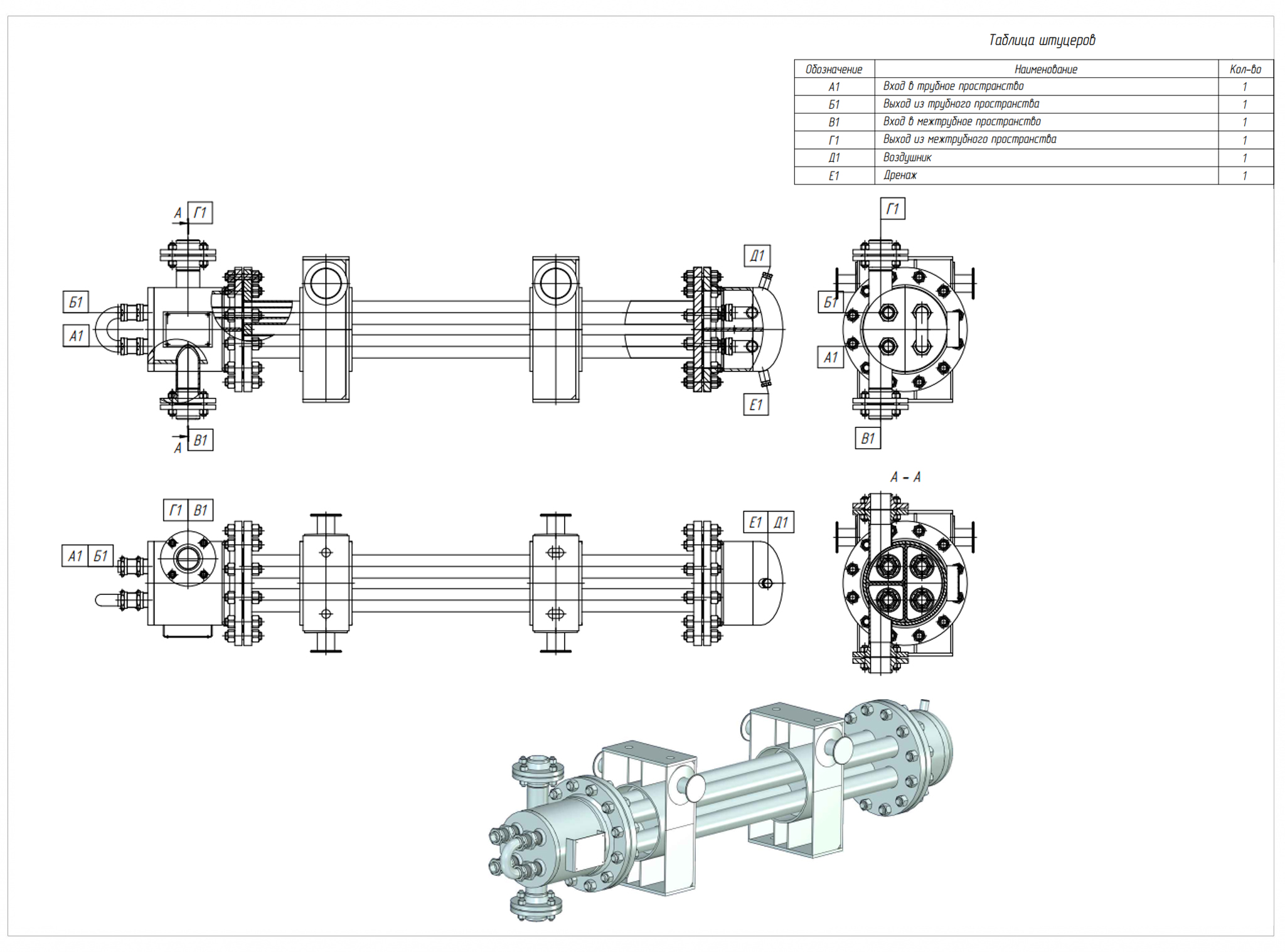

Рис.4 Эскиз теплообменника ТТРМ

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на теплообменники "труба в трубе" и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
