Фотогалерея (Теплообменное оборудование)

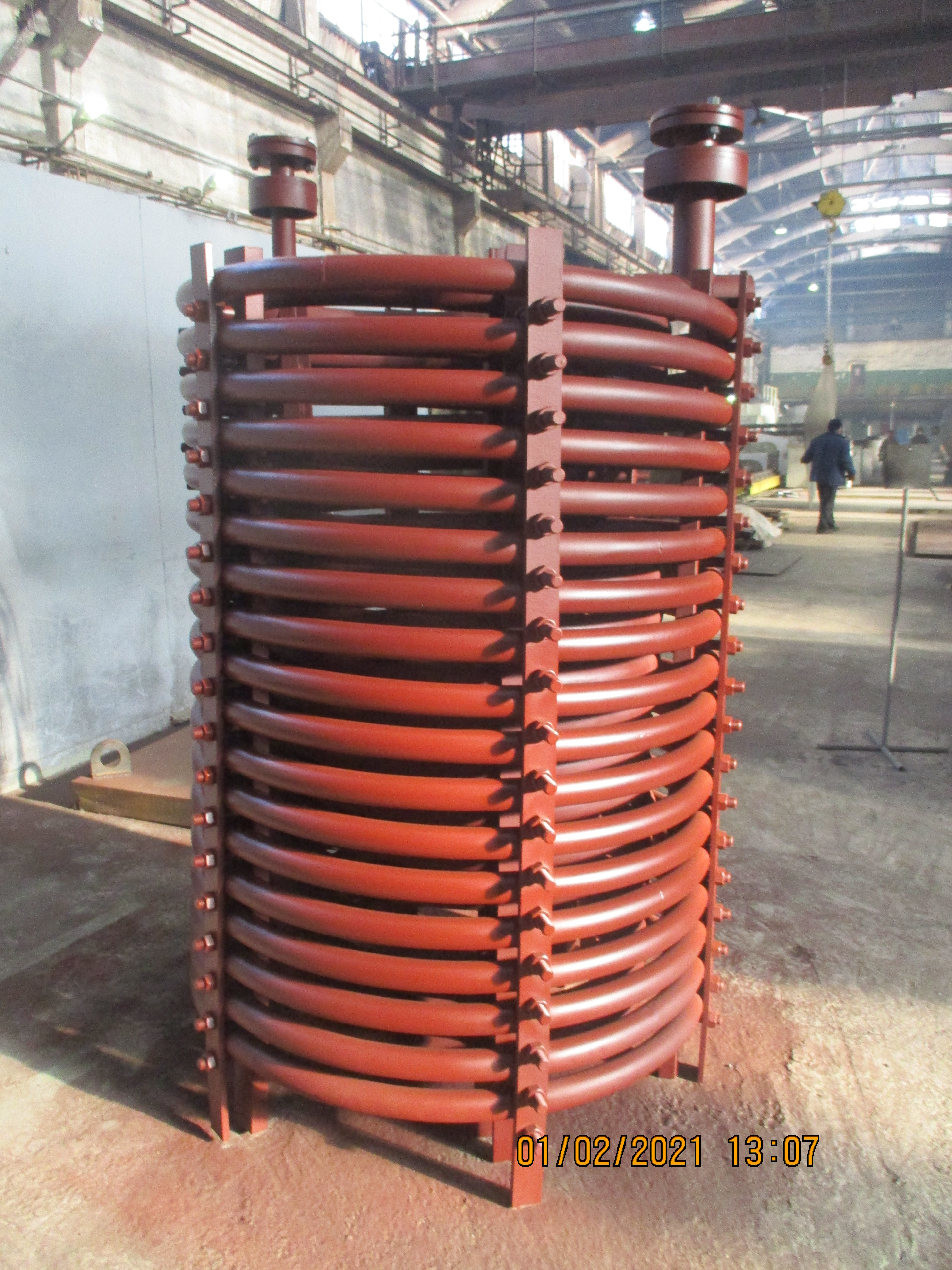

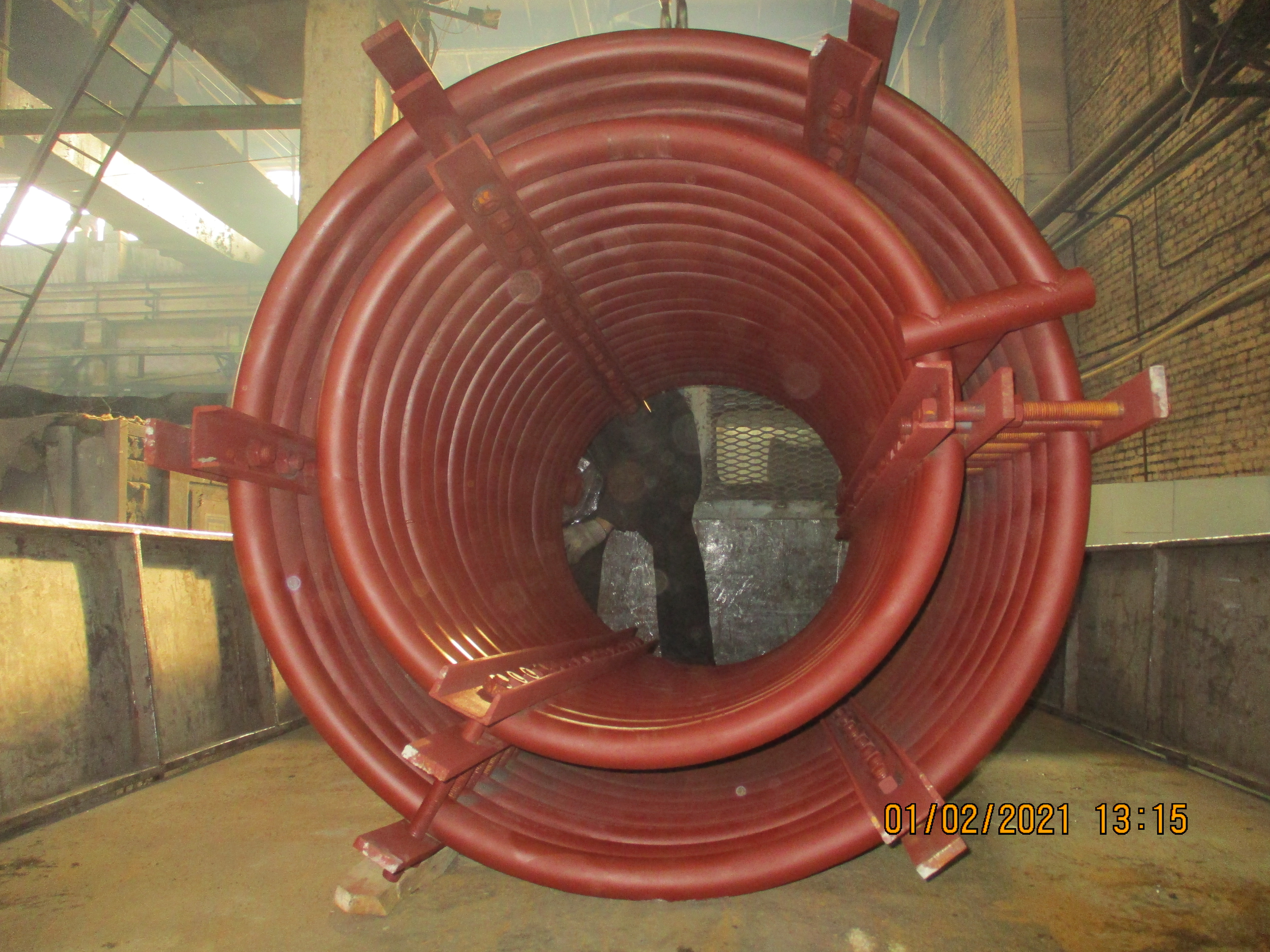

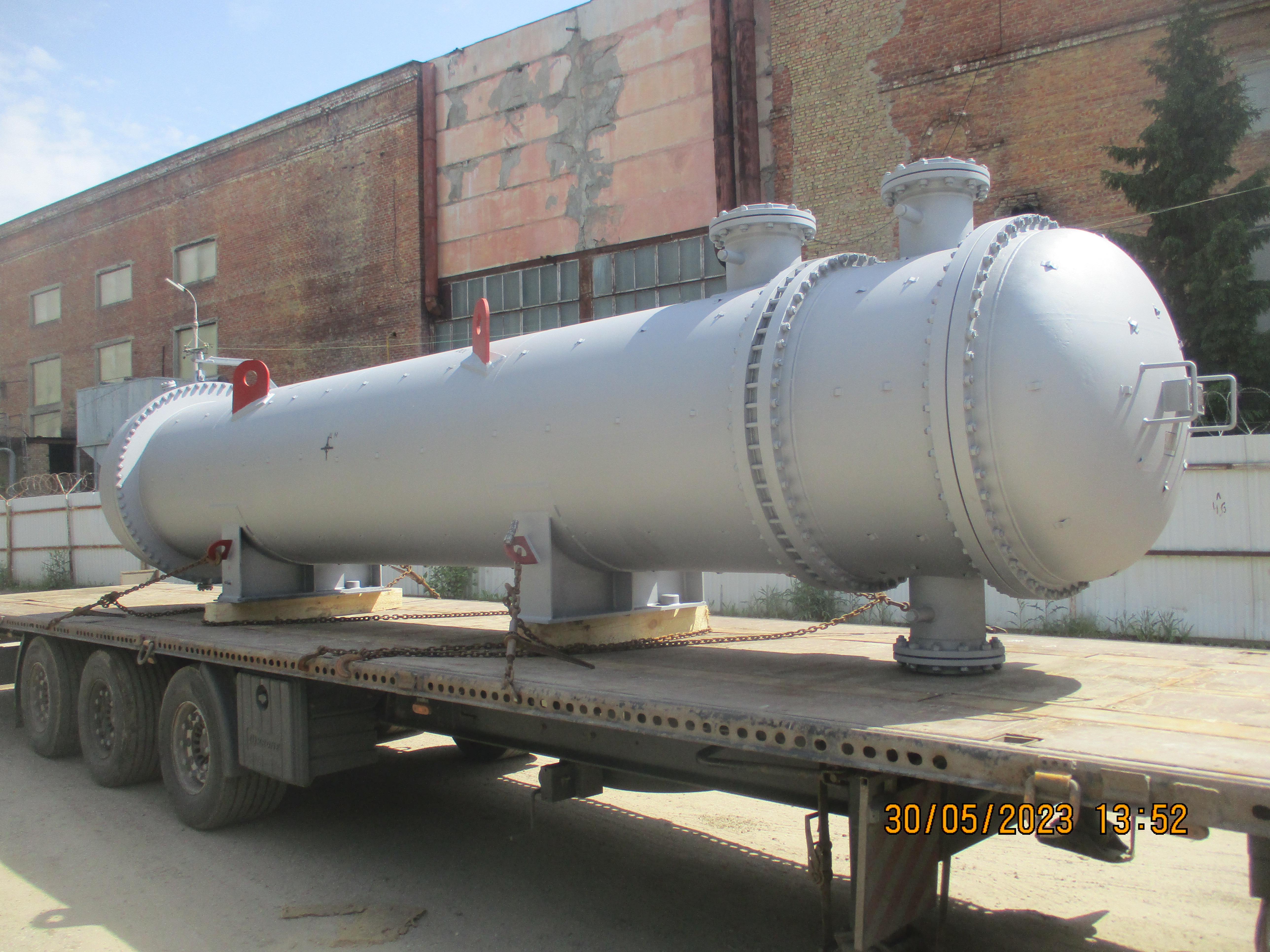

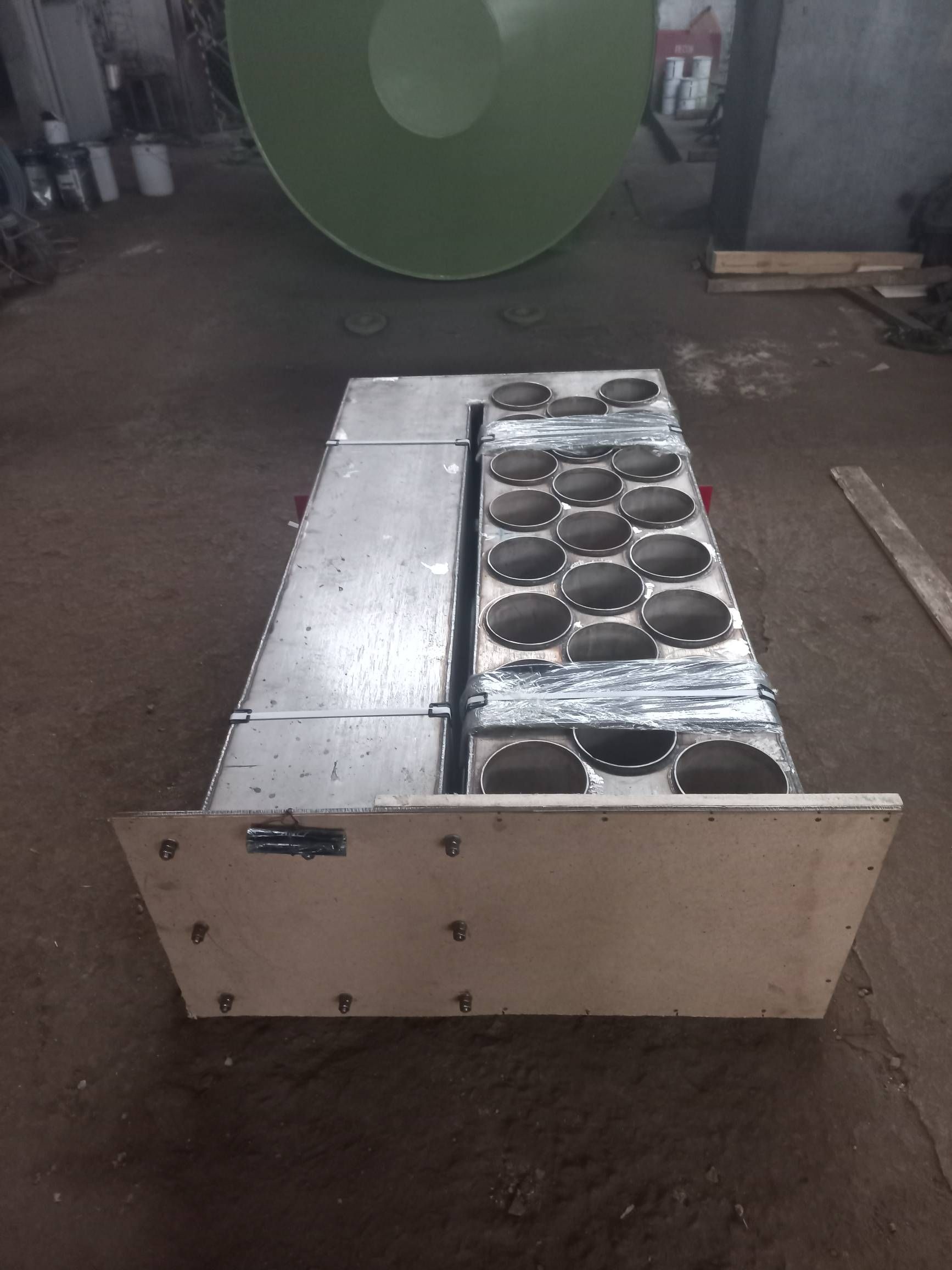

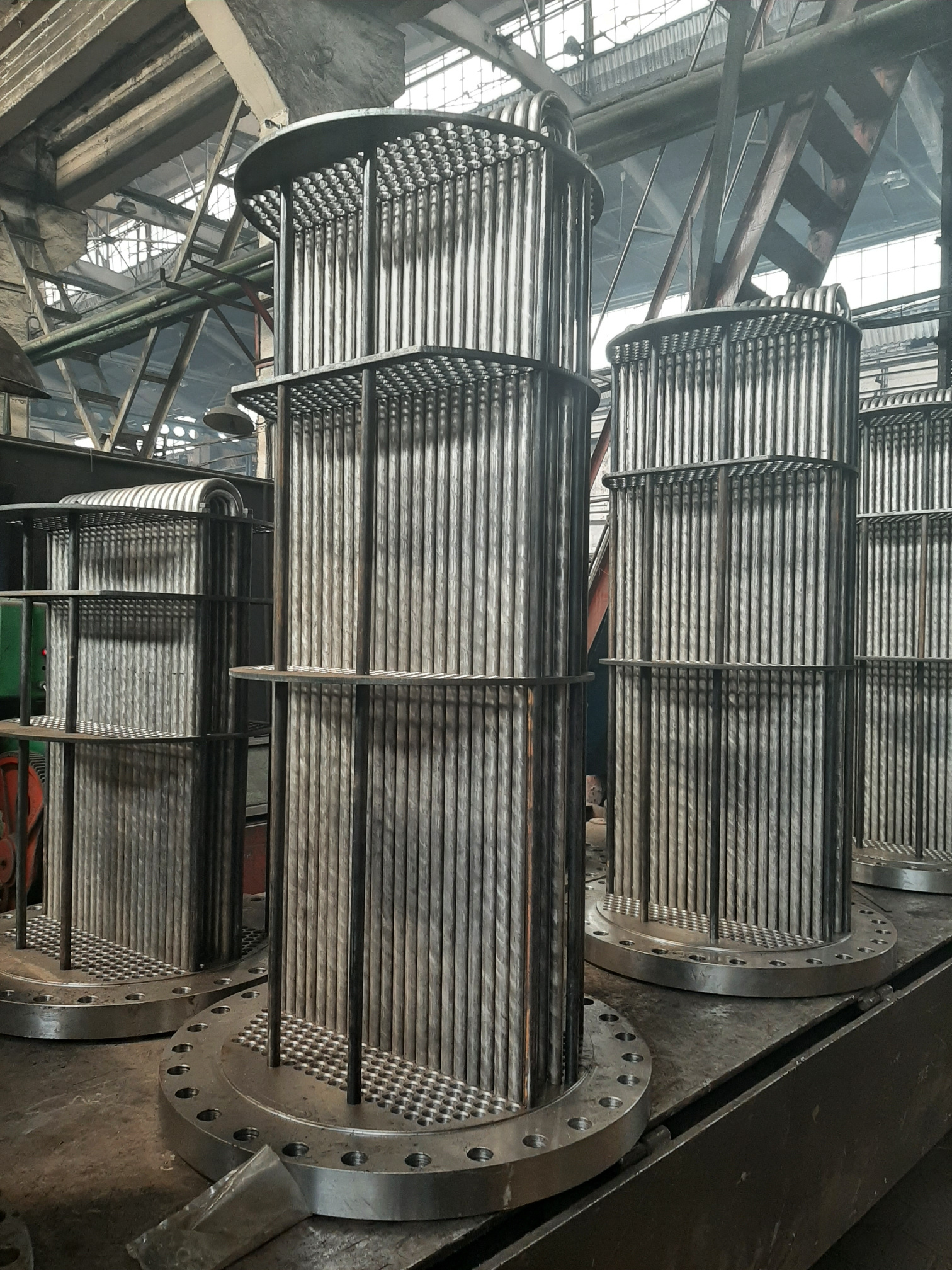

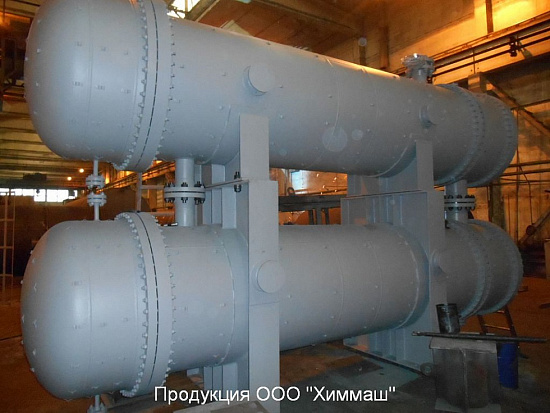

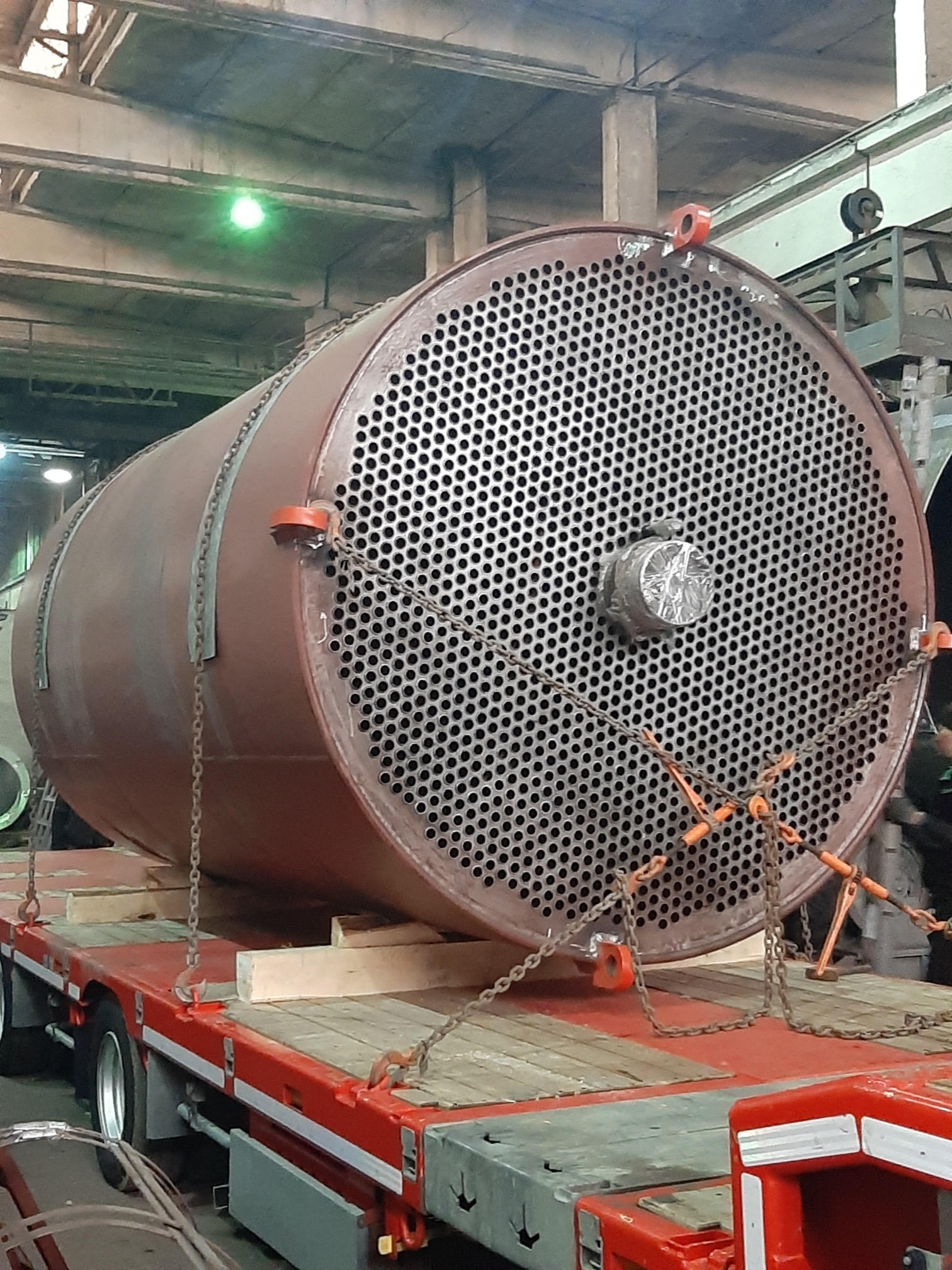

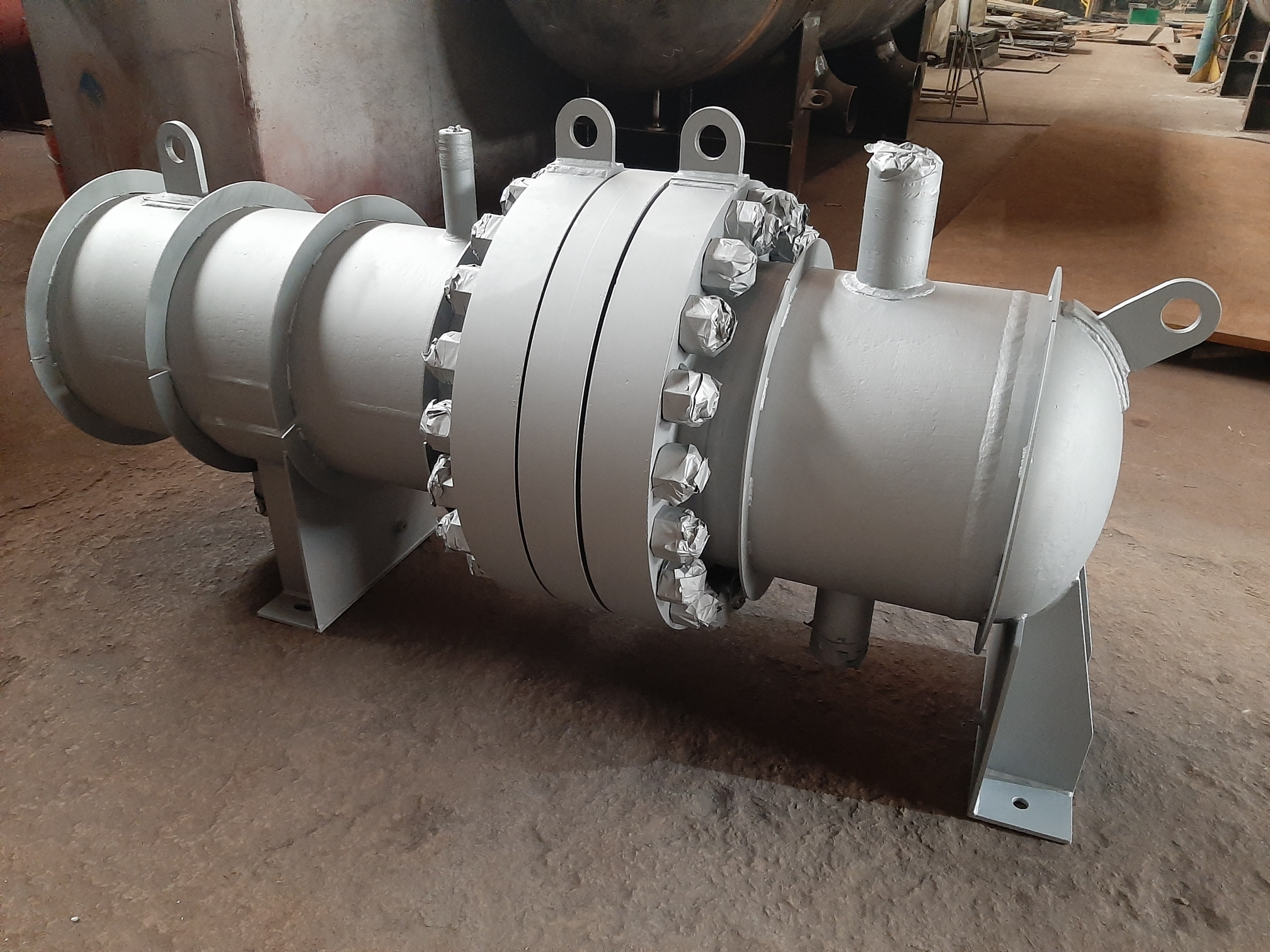

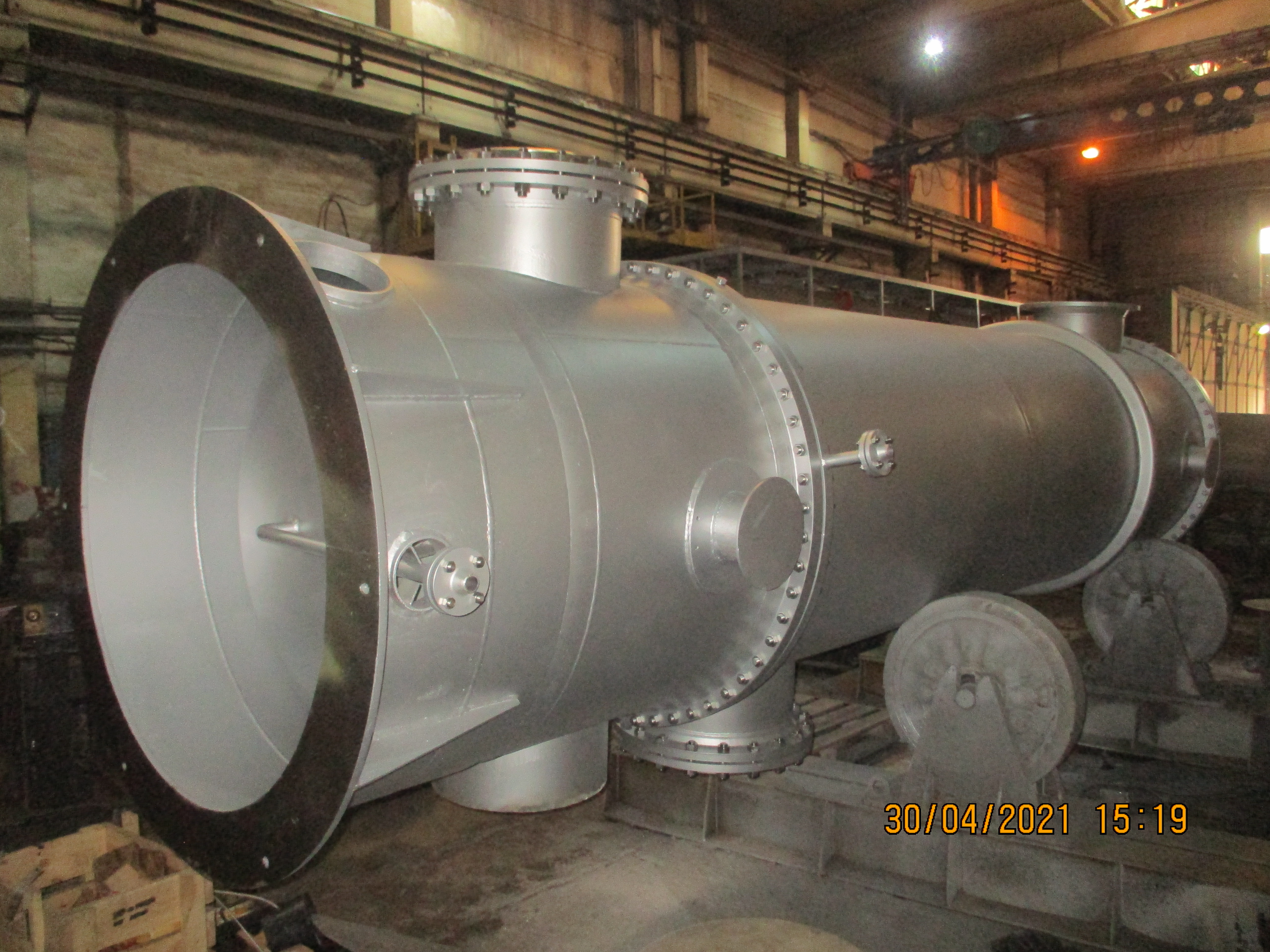

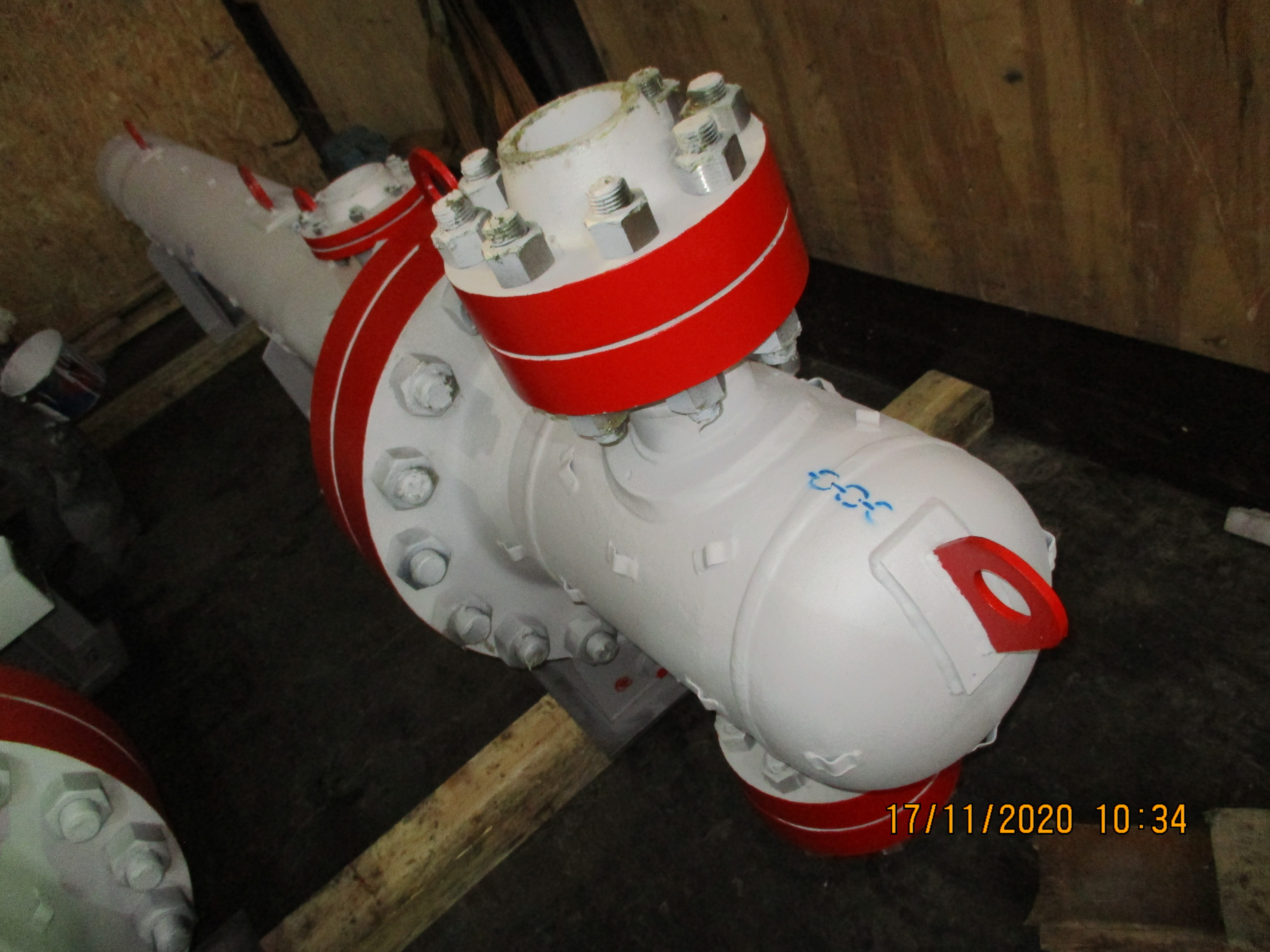

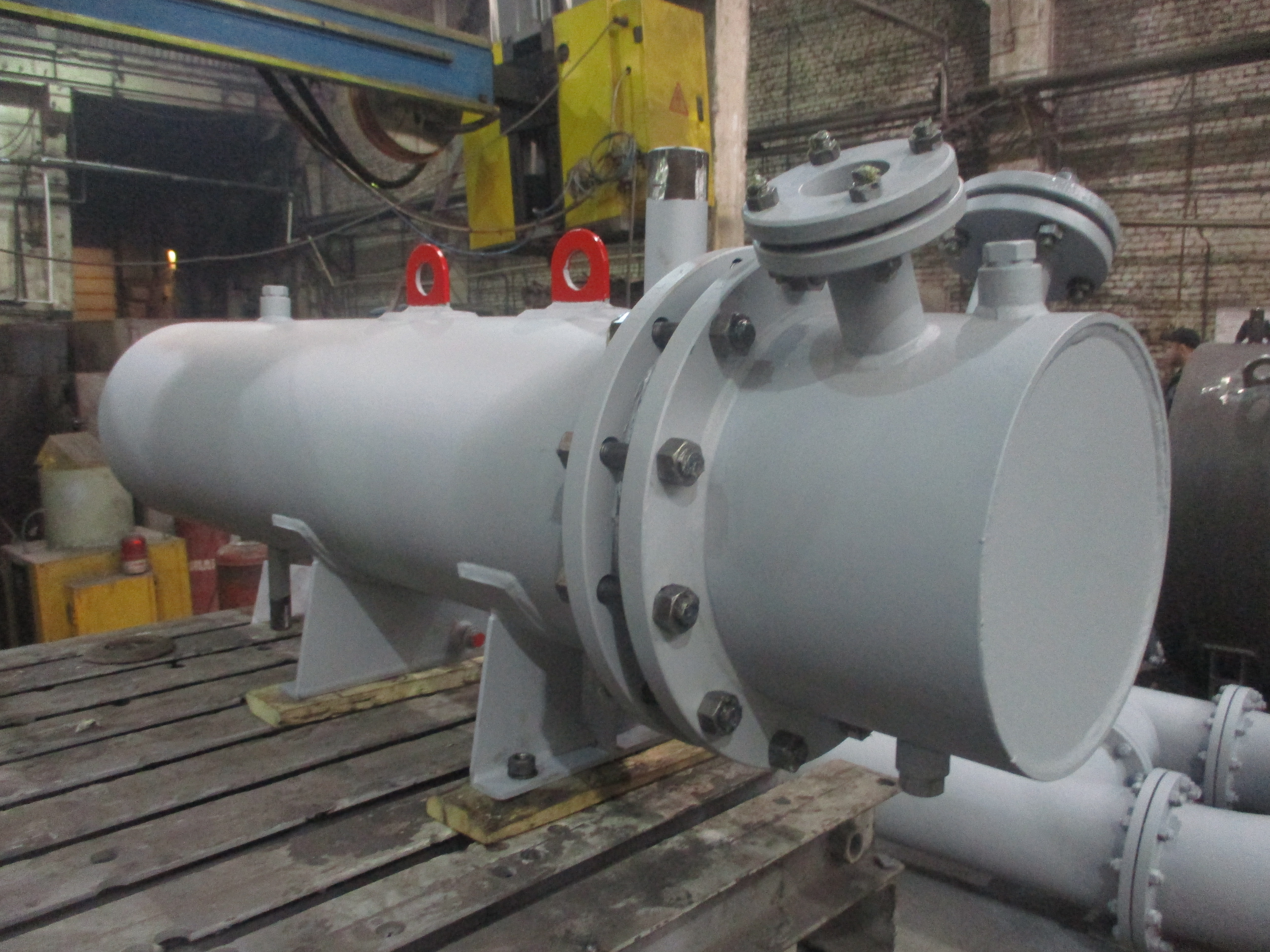

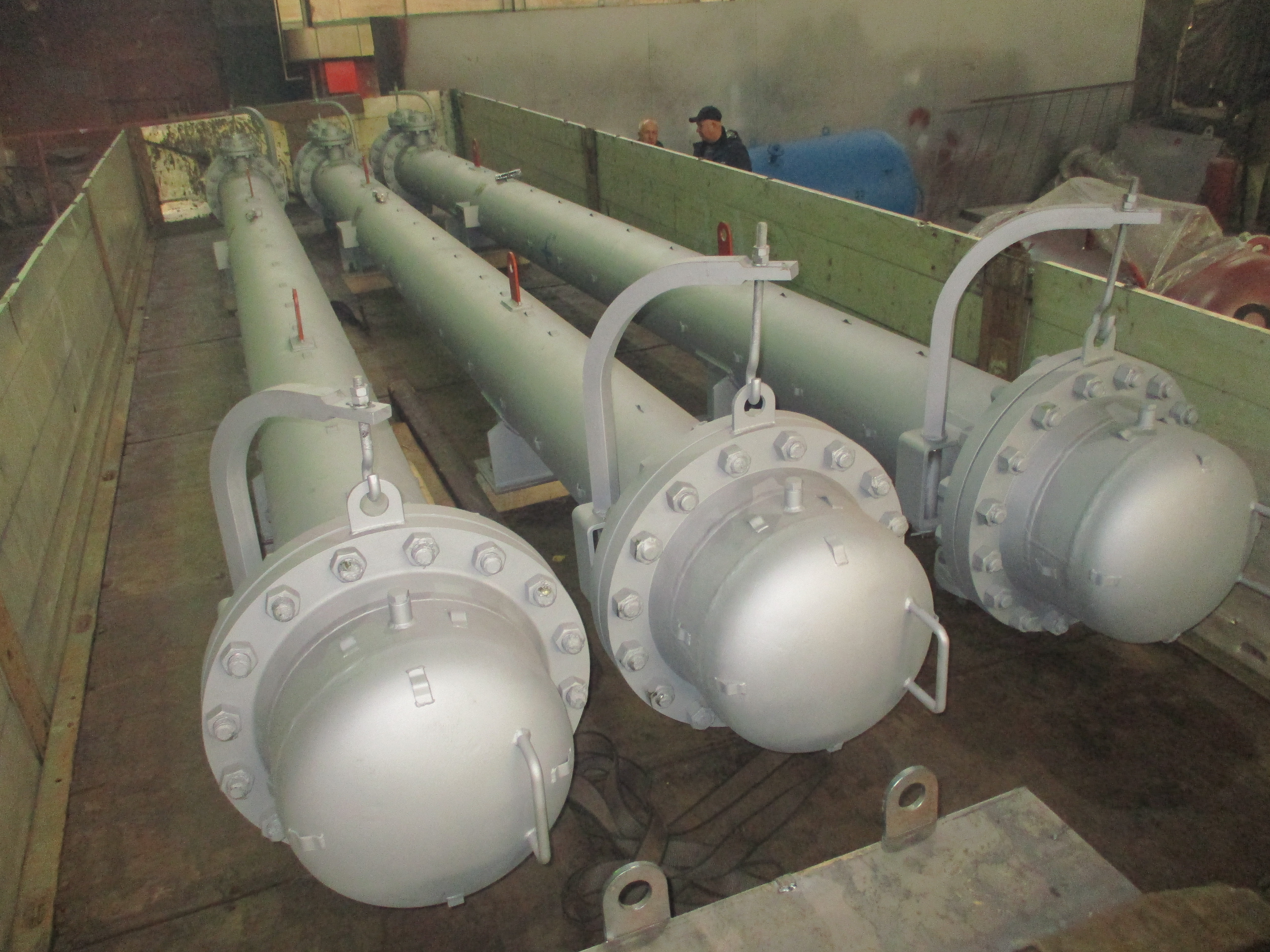

Теплообменник кожухотрубчатый
Теплообменник ТКВ 600

Наши партнёры

Стоимость производства:

от 60 000 руб.

Диаметр, мм:

159273325400500600700800900100012001400

Среда:

парводагазжидкие средынефтепродуктынефть

ООО Химмаш предлагает заказать аппараты теплообменные с неподвижными трубными решетками и с температурным компенсатором на кожухе. Данные аппараты нашли свое применение в технологических процессах газовой, нефтеперерабатывающей, нефтехимической, химической и нефтяной отраслях промышленности для теплообмена газовых и жидких сред.

Эксплуатация аппаратов возможна в районах с умеренным и тропическим климатом, а также в районах с сейсмичностью до 7 баллов по 12-ти бальной шкале. При условии соответствующего расчета на сейсмичность, эксплуатация теплообменником возможна и в районах с сейсмичностью более 7 баллов.

Аппараты подразделяются:

  • - по предназначению на Теплообменники (Т), Холодильники (Х), Конденсаторы (К), Испарители (И);
  • - по расположению на вертикальные (ТНВ, ТКВ, ХНВ, ХКВ, КНВ, ККВ, ИНВ, ИКВ) и горизонтальные (ТНГ, ТКГ, ХНГ, ХКГ, КНГ, ККГ).

    • Испарители изготавливаются с двумя видами теплоносителей: с жидким или газообразным (ИН-1, ИК-1) или с паровым теплоносителем (ИН-2, ИК-2).

    Основной охлаждающей средой в конденсаторах и холодильниках является вода или другая нетоксичная и не взрывопожароопасная жидкость.

    В вертикальных конденсаторах и испарителях применяются только трубы с гладкими стенками.

    Условное обозначение аппаратов теплообменных:

    1200 ТКВ-1,6-М1/20Г-9-2-У-И

    • • 1200 – диаметр кожуха, мм
    • • Т – теплообменник (К – конденсатор, Х – холодильник, И – испаритель)
    • • 1,6 – условное давление в трубах, МПа
    • • М1 – материальное исполнение
    • • 20Г – с гладкими теплообменными трубами диаметром 20 мм
    • • 9 – длина трубного пучка, м
    • • 2 – 2-х ходовой по трубному пространству
    • • У – климатическое исполнение
    • • И – с креплениями под изоляцию

    Теплообменники

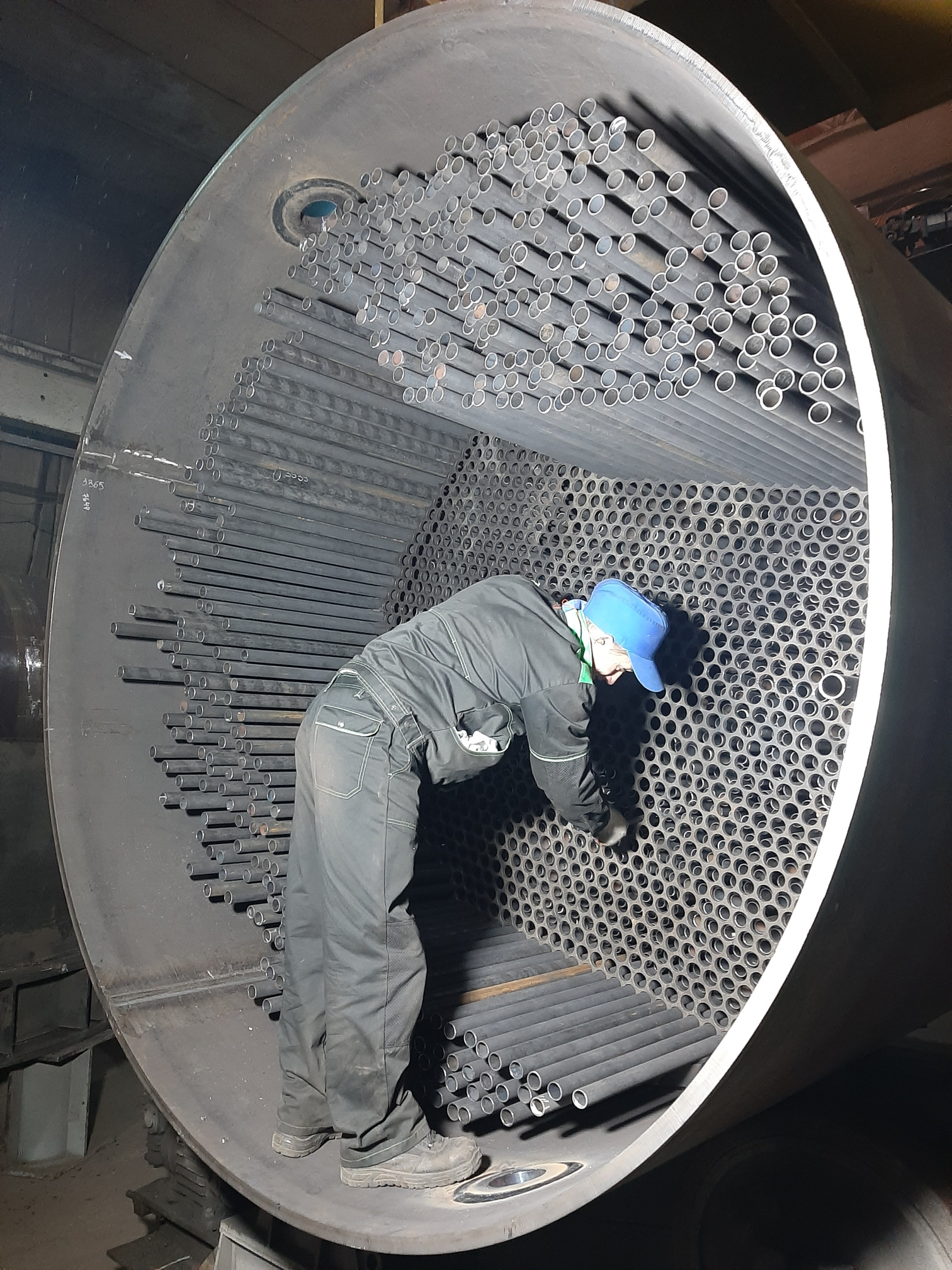

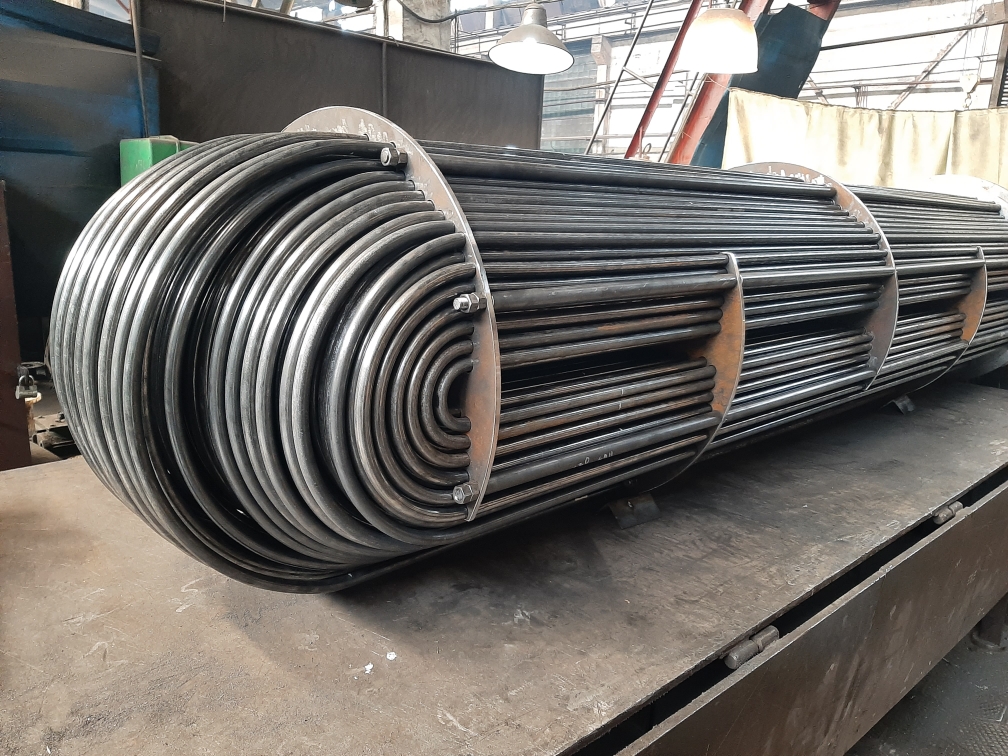

    Кожухотрубчатые (кожухотрубные) теплообменные аппараты (теплообменники) изготавливаются в либо с неподвижными трубными решетками (теплообменник ТНВ, теплообменник ТНГ) либо с температурным компенсатором на кожухе (теплообменник ТКВ, теплообменник ТКГ). Наиболее популярная модель теплообменников –ТНГ 1200.

    Холодильники

    Холодильники кожухотрубчатые (кожухотрубные) изготавливаются в двух основных исполнениях: с неподвижными трубными решетками (холодильник ХНВ, холодильник ХНГ) и с температурным компенсатором на кожухе (холодильник ХКВ, холодильник ХКГ). В маркировке холодильников наряду с давлением в кожухе указывается давление в трубах.

    Конденсаторы

    Конденсаторы кожухотрубчатые (кожухотрубные) подразделяются на конденсаторы с неподвижными трубными решетками (конденсаторы КНВ, конденсаторы КНГ) и с температурным компенсатором на кожухе (конденсаторы ККВ, конденсаторы ККГ).

    Испарители

    Испарители выпускаются двух исполнениях: с жидким, парогазовым, парожидкостным, газообразным (ИН-1, ИК-1) или с паровым теплоносителем (ИН-2, ИК-2). Также испарители подразделяются на испарители с неподвижными трубными решетками и испарители с температурным компенсатором на кожухе.

    Поставка аппаратов теплообменных с неподвижными трубными решетками и с температурным компенсатором на кожухе в г. Красноярск осуществляется из Пензы

    Табл.1 Основные технические характеристики теплообменников

    Диаметр Ру, Мпа Обозначение Длина, мм Масса, кг
    Труба 20х2 Труба 25х2
    1 ход 2 хода 4 хода 1 ход 2 хода 4 хода
    159 1,6 159 ТКВ-1,6 159 ТКГ-1,6 159 ТНВ-1,6 159 ТНГ-1,6 1000 145 - - 135 - -
    1500 170 - - 165 - -
    2000 190 - - 185 - -
    3000 245 - - 235 - -
    4000 - - - - - -
    2,5 159 ТКВ-2,5 159 ТКГ-2,5 159 ТНВ-2,5 159 ТНГ-2,5 1000 175 - - 170 - -
    1500 200 - - 190 - -
    2000 220 - - 210 - -
    3000 275 - - 255 - -
    4000 - - - - - -
    4,0 159 ТКВ-4,0 159 ТКГ-4,0 159 ТНВ-4,0 159 ТНГ-4,0 1000 175 - - 170 - -
    1500 200 - - 190 - -
    2000 220 - - 210 - -
    3000 275 - - 255 - -
    4000 - - - - - -
    273 1,6 273 ТКВ-1,6 273 ТКГ-1,6 273 ТНВ-1,6 273 ТНГ-1,6 1000 295 - - 275 - -
    1500 365 - - 345 - -
    2000 435 - - 410 - -
    3000 575 - - 535 - -
    4000 - - - - - -
    2,5 273 ТКВ-2,5 273 ТКГ-2,5 273 ТНВ-2,5 273 ТНГ-2,5 1000 355 - - 345 - -
    1500 425 - - 415 - -
    2000 495 - - 475 - -
    3000 630 - - 600 - -
    4000 - - - - - -
    4,0 273 ТКВ-4,0 273 ТКГ-4,0 273 ТНВ-4,0 273 ТНГ-4,0 1000 430 - - 405 - -
    1500 540 - - 470 - -
    2000 575 - - 535 - -
    3000 710 - - 670 - -
    4000 - - - - - -
    325 1,6 325 ТКВ-1,6 325 ТКГ-1,6 325 ТНВ-1,6 325 ТНГ-1,6 1000 - - - - - -
    1500 465 440 - 435 415 -
    2000 530 500 - 495 465 -
    3000 665 620 - 610 575 -
    4000 800 745 - 720 680 -
    2,5 325 ТКВ-2,5 325 ТКГ-2,5 325 ТНВ-2,5 325 ТНГ-2,5 1000 - - - - - -
    1500 540 510 - 510 480 -
    2000 605 570 - 570 535 -
    3000 740 700 - 690 645 -
    4000 900 820 - 820 750 -
    4,0 325 ТКВ-4,0 325 ТКГ-4,0 325 ТНВ-4,0 325 ТНГ-4,0 1000 - - - - - -
    1500 650 605 - 565 575 -
    2000 720 660 - 680 625 -
    3000 880 810 - 800 730 -
    4000 990 950 - 910 900 -
    426 (400) 1,6 400 ТКВ-1,6 400 ТКГ-1,6 400 ТНВ-1,6 400 ТНГ-1,6 2000 860 860 - 780 790 -
    3000 1130 1130 - 1030 1020 -
    4000 1430 1360 - 1290 1340 -
    6000 1850 1930 - 1750 1660 -
    9000 - - - - - -
    2,5 400 ТКВ-2,5 400 ТКГ-2,5 400 ТНВ-2,5 400 ТНГ-2,5 2000 980 1020 - 870 960 -
    3000 1230 1250 - 1140 1180 -
    4000 1540 1490 - 1400 1380 -
    6000 1960 2020 - 1860 1860 -
    9000 - - - - - -
    4,0 400 ТКВ-4,0 400 ТКГ-4,0 400 ТНВ-4,0 400 ТНГ-4,0 2000 1090 1150 - 1030 1080 -
    3000 1290 1470 - 1200 1350 -
    4000 1780 1660 - 1480 1510 -
    6000 2120 2240 - 1940 2130 -
    9000 - - - - - -
    630 (600) 1,6 600 ТКВ-1,6 600 ТКГ-1,6 600 ТНВ-1,6 600 ТНГ-1,6 2000 1570 1520 1530 1360 1350 1360
    3000 2030 1920 1880 1840 1820 1780
    4000 2540 2350 2280 2450 2190 2130
    6000 3540 3470 3320 3190 2910 2760
    9000 - - - - - -
    2,5 600 ТКВ-2,5 600 ТКГ-2,5 600 ТНВ-2,5 600 ТНГ-2,5 2000 1710 1870 1880 1550 1710 1720
    3000 2250 2400 2360 2020 2190 2150
    4000 2760 2920 2850 2560 2640 2580
    6000 3840 3980 3830 3480 3550 3400
    9000 - - - - - -
    4,0 600 ТКВ-4,0 600 ТКГ-4,0 600 ТНВ-4,0 600 ТНГ-4,0 2000 2100 2430 2440 1970 2290 2300
    3000 2670 3000 2960 2470 2800 2760
    4000 3530 3560 3490 3390 3280 3220
    6000 4380 4690 4540 3950 4270 4120
    9000 - - - - - -
    800 1,0 800 ТКВ-1,0 800 ТКГ-1,0 800 ТНВ-1,0 800 ТНГ-1,0 2000 2640 2680 2740 2300 2520 2560
    3000 3570 3510 3510 3160 3240 3260
    4000 4310 4350 4320 3760 3960 3930
    6000 6040 6040 5920 5420 5380 5260
    9000 - - - - - -
    1,6 800 ТКВ-1,6 800 ТКГ-1,6 800 ТНВ-1,6 800 ТНГ-1,6 2000 2780 2880 2940 2320 2720 2790
    3000 3640 3760 3790 3280 3450 3470
    4000 4560 4650 4620 4040 4180 4150
    6000 6340 6340 6190 5460 5620 5500
    9000 - - - - - -
    2,5 800 ТКВ-2,5 800 ТКГ-2,5 800 ТНВ-2,5 800 ТНГ-2,5 2000 3190 3180 3240 2920 2870 2940
    3000 4150 4160 4160 3730 3680 3700
    4000 5110 5100 5070 4570 4500 4470
    6000 7040 7000 6880 6350 6120 6000
    9000 - - - - - -
    4,0 800 ТКВ-4,0 800 ТКГ-4,0 800 ТНВ-4,0 800 ТНГ-4,0 2000 3930 4160 4220 3660 4080 4150
    3000 4970 5110 5140 4600 4740 4760
    4000 6020 6070 6040 5470 5690 5660
    6000 8110 8010 7890 7070 7340 7220
    9000 - - - - - -
    1000 0,6 1000 ТКВ-0,6 1000 ТКГ-0,6 1000 ТНВ-0,6 1000 ТНГ-0,6 2000 - - - - - -
    3000 5020 5050 5070 4410 4480 4520
    4000 6490 6290 6250 5460 5590 5570
    6000 9000 8770 8640 7870 7810 7670
    9000 12980 12920 12610 11250 11150 107830
    1,0 1000 ТКВ-1,0 1000 ТКГ-1,0 1000 ТНВ-1,0 1000 ТНГ-1,0 2000 - - - - - -
    3000 5220 5230 5250 4540 4580 4620
    4000 6560 6540 6500 5770 5710 5690
    6000 9210 9180 9050 7970 7970 7830
    9000 13180 13120 12810 11400 11350 11030
    1,6 1000 ТКВ-1,6 1000 ТКГ-1,6 1000 ТНВ-1,6 1000 ТНГ-1,6 2000 - - - - - -
    3000 5600 5520 55400 4890 4930 4970
    4000 6790 6900 6860 6160 6110 6090
    6000 9870 9660 9530 8370 8370 8230
    9000 13750 13690 13380 12050 11050 11630
    2,5 1000 ТКВ-2,5 1000 ТКГ-2,5 1000 ТНВ-2,5 1000 ТНГ-2,5 2000 - - - - - -
    3000 6100 6170 6390 5510 5430 5470
    4000 7570 7580 7540 6790 6800 6780
    6000 10530 10390 10260 9270 9120 8980
    9000 15180 15120 14810 13350 13200 12880
    4,0 1000 ТКВ-4,0 1000 ТКГ-4,0 1000 ТНВ-4,0 1000 ТНГ-4,0 2000 - - - - - -
    3000 7110 7710 7910 6780 7750 7450
    4000 8940 9270 9490 8190 8950 8780
    6000 12180 12380 12600 11010 11650 11440
    9000 - - - - - -
    1200 0,6 1200 ТКВ-0,6 1200 ТКГ-0,6 1200 ТНВ-0,6 1200 ТНГ-0,6 2000 - - - - - -
    3000 - - - - - -
    4000 8930 9030 9090 7910 8000 8040
    6000 12760 12750 12660 11190 11120 11020
    9000 18560 18560 18280 16080 15850 15530
    1,0 1200 ТКВ-1,0 1200 ТКГ-1,0 1200 ТНВ-1,0 1200 ТНГ-1,0 2000 - - - - - -
    3000 - - - - - -
    4000 9180 9650 9710 8210 8350 8390
    6000 12910 13360 13290 11360 11500 11400
    9000 18970 19170 18890 16280 16250 15930
    1,6 1200 ТКВ-1,6 1200 ТКГ-1,6 1200 ТНВ-1,6 1200 ТНГ-1,6 2000 - - - - - -
    3000 - - - - - -
    4000 9310 9680 9740 8460 8600 8640
    6000 13100 13470 13390 11780 11770 11670
    9000 19360 19310 19030 16730 16600 16280
    2,5 1200 ТКВ-2,5 1200 ТКГ-2,5 1200 ТНВ-2,5 1200 ТНГ-2,5 2000 - - - - - -
    3000 - - - - - -
    4000 11030 11450 11510 9910 10100 10140
    6000 15220 14800 14720 13590 13670 13570
    9000 21890 21860 21580 19180 19100 18780

    Табл.2 Основные технические характеристики холодильников

    Диаметр Ру, Мпа Обозначение Длина, мм Масса, кг
    Труба 25х2
    1 ход 2 хода 4 хода
    сталь латунь сталь латунь сталь латунь
    159 1,6 159 ХКВ-1,6 159 ХКГ-1,6 159 ХНВ-1,6 159 ХНГ-1,6 1500 см. табл.1 200 - - - -
    2000 см. табл.1 220 - - - -
    3000 см. табл.1 280 - - - -
    273 1,6 273 ХКВ-1,6 273 ХКГ-1,6 273 ХНВ-1,6 273 ХНГ-1,6 1500 см. табл.1 380 - - - -
    2000 см. табл.1 450 - - - -
    3000 см. табл.1 580 - - - -
    325 1,6 325 ХКВ-1,6 325 ХКГ-1,6 325 ХНВ-1,6 325 ХНГ-1,6 1500 см. табл.1 - см. табл.1 470 - -
    2000 см. табл.1 - см. табл.1 530 - -
    3000 см. табл.1 - см. табл.1 670 - -
    4000 см. табл.1 - см. табл.1 810 - -
    400 (426) 1,6 400 ХКВ-1,6 400 ХКГ-1,6 400 ХНВ-1,6 400 ХНГ-1,6 2000 см. табл.1 - см. табл.1 860 - -
    3000 см. табл.1 - см. табл.1 1080 - -
    4000 см. табл.1 - см. табл.1 1340 - -
    6000 см. табл.1 - см. табл.1 1780 - -
    600 (630) 1,0 600 ХКВ-1,0 600 ХКГ-1,0 600 ХНВ-1,0 600 ХНГ-1,0 2000 - - 1490 1550 1480 1540
    3000 - - 1910 1990 1870 1930
    4000 - - 2310 2420 2230 2320
    6000 - - 3170 3350 3010 3170
    1,6 600 ХКВ-1,6 600 ХКГ-1,6 600 ХНВ-1,6 600 ХНГ-1,6 2000 - - 1580 1640 1570 1630
    3000 - - 2030 2110 1990 2050
    4000 - - 2440 2550 2360 2450
    6000 - - 3300 3420 3140 3240
    2,5 600 ХКВ-2,5 600 ХКГ-2,5 600 ХНВ-2,5 600 ХНГ-2,5 2000 - - 1610 - 1600 -
    3000 - - 2170 - 2130 -
    4000 - - 2680 - 2600 -
    6000 - - 3540 - 3380 -
    4,0 600 ХКВ-4,0 600 ХКГ-4,0 600 ХНВ-4,0 600 ХНГ-4,0 2000 - - 1960 - 1950 -
    3000 - - 2520 - 2480 -
    4000 - - 2930 - 2850 -
    6000 - - 3900 - 3740 -
    800 1,0 800 ХКВ-1,0 800 ХКГ-1,0 800 ХНВ-1,0 800 ХНГ-1,0 2000 - - 2540 2580 2620 2630
    3000 - - 3270 3480 3310 3500
    4000 - - 4000 4130 3990 4100
    6000 - - 5430 5530 5330 5400
    1,6 800 ХКВ-1,6 800 ХКГ-1,6 800 ХНВ-1,6 800 ХНГ-1,6 2000 - - 2720 2820 2800 2890
    3000 - - 3520 3590 3560 3610
    4000 - - 4200 4290 4190 4260
    6000 - - 5890 5980 5790 5850
    2,5 800 ХКВ-2,5 800 ХКГ-2,5 800 ХНВ-2,5 800 ХНГ-2,5 2000 - - 3000 - 3080 -
    3000 - - 3640 - 3680 -
    4000 - - 4450 - 4440 -
    6000 - - 6160 - 6060 -
    4,0 800 ХКВ-4,0 800 ХКГ-4,0 800 ХНВ-4,0 800 ХНГ-4,0 2000 - - 3420 - 3500 -
    3000 - - 4240 - 4280 -
    4000 - - 5100 - 5090 -
    6000 - - 6720 - 6620 -8120
    1000 0,6 1000 ХКВ-0,6 1000 ХКГ-0,6 1000 ХНВ-0,6 1000 ХНГ-0,6 3000 - - 4630 5040 4650 5050
    4000 - - 5760 6210 5730 6210
    6000 - - 8020 8560 7870 8370
    9000 - - 11400 12100 11070 11720
    1,0 1000 ХКВ-1,0 1000 ХКГ-1,0 1000 ХНВ-1,0 1000 ХНГ-1,0 3000 - - 4780 5140 4880 5150
    4000 - - 5910 6330 5880 6330
    6000 - - 8120 8720 7970 8530
    9000 - - 11500 12300 11170 11920
    1,6 1000 ХКВ-1,6 1000 ХКГ-1,6 1000 ХНВ-1,6 1000 ХНГ-1,6 3000 - - 4970 5310 4990 5320
    4000 - - 6140 6590 6110 6390
    6000 - - 8370 9060 8220 8870
    9000 - - 11900 12800 11570 12220
    2,5 1000 ХКВ-2,5 1000 ХКГ-2,5 1000 ХНВ-2,5 1000 ХНГ-2,5 3000 - - 5280 - 5300 -
    4000 - - 6490 - 6460 -
    6000 - - 8870 - 8720 -
    9000 - - 12500 - 12170 -
    4,0 1000 ХКВ-4,0 1000 ХКГ-4,0 1000 ХНВ-4,0 1000 ХНГ-4,0 3000 - - 5780 - 5800 -
    4000 - - 7060 - 7030 -
    6000 - - 9650 - 9500 -
    9000 - - - - - -
    1200 0,6 1200 ХКВ-0,6 1200 ХКГ-0,6 1200 ХНВ-0,6 1200 ХНГ-0,6 3000 - - - - - -
    4000 - - 8400 9130 8430 9130
    6000 - - 11610 12430 11500 12280
    9000 - - 16500 17400 16180 17020
    1,0 1200 ХКВ-1,0 1200 ХКГ-1,0 1200 ХНВ-1,0 1200 ХНГ-1,0 3000 - - - - - -
    4000 - - 8500 9300 8530 9300
    6000 - - 11710 12680 11600 12530
    9000 - - 16600 17750 16280 17370
    1,6 1200 ХКВ-1,6 1200 ХКГ-1,6 1200 ХНВ-1,6 1200 ХНГ-1,6 3000 - - - - - -
    4000 - - 9000 9640 9030 9670
    6000 - - 12210 13040 12100 12890
    9000 - - 17100 18150 16780 17770
    2,5 1200 ХКВ-2,5 1200 ХКГ-2,5 1200 ХНВ-2,5 1200 ХНГ-2,5 3000 - - - - - -
    4000 - - 9800 9830 - -
    6000 - - 13170 13060 - -
    9000 - - 18300 17980 - -
    4,0 1200 ХКВ-4,0 1200 ХКГ-4,0 1200 ХНВ-4,0 1200 ХНГ-4,0 3000 - - - - - -
    4000 - - - - - -
    6000 - - - - - -
    9000 - - - - - -

    Табл.3 Основные технические характеристики конденсаторов

    Диаметр Ру, Мпа Обозначение Длина, мм Масса, кг
    Труба 25х2
    2 хода 4 хода 6 ходов
    сталь латунь сталь латунь сталь латунь
    600 (630) 1,0 600 ККВ-1,0 600 ККГ-1,0 600 КНВ-1,0 600 КНГ-1,0 3000 1760 1800 1720 1740 1760 1780
    4000 2200 2200 2120 2100 2140 2120
    6000 2900 3000 2730 2810 2730 2810
    1,6 600 ККВ-1,6 600 ККГ-1,6 600 КНВ-1,6 600 КНГ-1,6 3000 1840 1900 1800 1850 1840 1890
    4000 2240 2310 2160 2210 2190 2230
    6000 3040 3130 2880 2950 2840 2950
    2,5 600 ККВ-2,5 600 ККГ-2,5 600 КНВ-2,5 600 КНГ-2,5 3000 2030 - 1970 - 2010 -
    4000 2440 - 2360 - 2390 -
    6000 3270 - 3110 - 3110 -
    800 1,0 800 ККВ-1,0 800 ККГ-1,0 800 КНВ-1,0 800 КНГ-1,0 3000 3200 3220 3180 3180 3250 3250
    4000 3900 3920 3820 3830 3880 3880
    6000 5170 5320 5010 5130 5040 5150
    1,6 800 ККВ-1,6 800 ККГ-1,6 800 КНВ-1,6 800 КНГ-1,6 3000 3490 3640 3420 3620 3490 3690
    4000 4100 4220 4030 4130 4090 4180
    6000 5670 5720 5510 5540 5540 5560
    2,5 800 ККВ-2,5 800 ККГ-2,5 800 КНВ-2,5 800 КНГ-2,5 3000 3660 - 3640 - 3710 -
    4000 4460 - 4390 - 4450 -
    6000 5930 - 5770 - 5450 -
    1000 0,6 1000 ККВ-0,6 1000 ККГ-0,6 1000 КНВ-0,6 1000 КНГ-1,0 3000 4600 4760 4610 4750 4720 4850
    4000 5700 5900 5660 5830 5700 5900
    6000 7890 8200 7720 8000 7750 8010
    1,0 1000 ККВ-1,0 1000 ККГ-1,0 1000 КНВ-1,0 1000 КНГ-1,0 3000 4750 4820 4760 4810 4870 4910
    4000 5830 5980 5790 5910 5850 5980
    6000 7950 8310 7780 8110 7810 8120
    1,6 1000 ККВ-1,6 1000 ККГ-1,6 1000 КНВ-1,6 1000 КНГ-1,6 3000 5080 5270 5090 5260 5200 5360
    4000 6240 6460 6200 6390 6260 6460
    6000 8570 8850 8400 8650 8430 8660
    2,5 1000 ККВ-2,5 1000 ККГ-2,5 1000 КНВ-2,5 1000 КНГ-2,5 3000 5380 - 5390 - 5500 -
    4000 6570 - 6530 - 6680 -
    6000 8920 - 8750 - 8780 -
    1200 0,6 1200 ККВ-0,6 1200 ККГ-0,6 1200 КНВ-0,6 1200 КНГ-1,0 3000 - - - - - -
    4000 8200 8900 8240 8980 8440 9170
    6000 10950 12070 10850 11930 11000 12060
    1,0 1200 ККВ-1,0 1200 ККГ-1,0 1200 КНВ-1,0 1200 КНГ-1,0 3000 - - - - - -
    4000 8500 9270 8540 9270 8740 9460
    6000 11380 12150 11280 12010 11430 12140
    1,6 1200 ККВ-1,6 1200 ККГ-1,6 1200 КНВ-1,6 1200 КНГ-1,6 3000 - - - - - -
    4000 8930 9800 8970 9700 9170 9890
    6000 11770 12720 11520 12410 11670 12540
    2,5 1200 ККВ-2,5 1200 ККГ-2,5 1200 КНВ-2,5 1200 КНГ-2,5 3000 - - - - - -
    4000 10040 12870 10080 12620 10280 12770
    6000 - - - - - -
    1400 0,6 1400 ККВ-0,6 1400 ККГ-0,6 1400 КНВ-0,6 1400 КНГ-1,0 3000 - - - - - -
    4000 - - - - - -
    6000 15940 16520 15870 16400 16100 16610
    1,0 1400 ККВ-1,0 1400 ККГ-1,0 1400 КНВ-1,0 1400 КНГ-1,0 3000 - - - - - -
    4000 - - - - - -
    6000 16260 16800 15760 16680 16420 16890
    1,6 1400 ККВ-1,6 1400 ККГ-1,6 1400 КНВ-1,6 1400 КНГ-1,6 3000 - - - - - -
    4000 - - - - - -
    6000 16830 17360 16760 17240 16990 17450
    2,5 1400 ККВ-2,5 1400 ККГ-2,5 1400 КНВ-2,5 1400 КНГ-2,5 3000 - - - - - -
    4000 - - - - - -
    6000 17630 - 17560 - - -

    Табл.4 Основные технические характеристики испарителей

    Диаметр Ру, Мпа Обозначение Длина, мм Масса, кг
    Труба 25х2
    1 исполнение 2 исполнение
    600 (630) 1,0 600 ИН-1-1,0 600 ИН-2-1,0 600 ИК-1-1,0 600 ИК-2-1,0 2000 1350 1330
    3000 1780 1750
    4000 2210 2170
    1,6 600 ИН-1-1,6 600 ИН-2-1,6 600 ИК-1-1,6 600 ИК-2-1,6 2000 1410
    3000 1810
    4000 2230
    2,5 600 ИН-1-2,5 600 ИН-2-2,5 600 ИК-1-2,5 600 ИК-2-2,5 2000 1520
    3000 1990
    4000 2570
    4,0 600 ИН-1-4,0 600 ИН-2-4,0 600 ИК-1-4,0 600 ИК-2-4,0 2000 1840
    3000 2340
    4000 2930
    800 1,0 800 ИН-1-1,0 800 ИН-2-1,0 800 ИК-1-1,0 800 ИК-2-1,0 2000 2320 2290
    3000 3230 3190
    4000 3700 3650
    1,6 800 ИН-1-1,6 800 ИН-2-1,6 800 ИК-1-1,6 800 ИК-2-1,6 2000 2420
    3000 3380
    4000 3880
    2,5 800 ИН-1-2,5 800 ИН-2-2,5 800 ИК-1-2,5 800 ИК-2-2,5 2000 2720
    3000 3530
    4000 4340
    4,0 800 ИН-1-4,0 800 ИН-2-4,0 800 ИК-1-4,0 800 ИК-2-4,0 2000 3170
    3000 4130
    4000 5100
    1000 0,6 1000 ИН-1-0,6 1000 ИН-2-0,6 1000 ИК-1-0,6 1000 ИК-2-0,6 2000 3460 3420
    3000 4640 4590
    4000 5810 5740
    1,0 1000 ИН-1-1,0 1000 ИН-2-1,0 1000 ИК-1-1,0 1000 ИК-2-1,0 2000 3610 3530
    3000 4770 4720
    4000 5920 5850
    1,6 1000 ИН-1-1,6 1000 ИН-2-1,6 1000 ИК-1-1,6 1000 ИК-2-1,6 2000 3710
    3000 4840
    4000 5960
    2,5 1000 ИН-1-2,5 1000 ИН-2-2,5 1000 ИК-1-2,5 1000 ИК-2-2,5 2000 3860
    3000 5240
    4000 6410
    4,0 1000 ИН-1-4,0 1000 ИН-2-4,0 1000 ИК-1-4,0 1000 ИК-2-4,0 2000 4980
    3000 6090
    4000 7450
    1200 0,6 1200 ИН-1-0,6 1200 ИН-2-0,6 1200 ИК-1-0,6 1200 ИК-2-0,6 2000 - -
    3000 6560 6490
    4000 8100 8010
    1,0 1200 ИН-1-1,0 1200 ИН-2-1,0 1200 ИК-1-1,0 1200 ИК-2-1,0 2000 - -
    3000 6610 6540
    4000 8300 8210
    1,6 1200 ИН-1-1,6 1200 ИН-2-1,6 1200 ИК-1-1,6 1200 ИК-2-1,6 2000 -
    3000 6860
    4000 8500
    2,5 1200 ИН-1-2,5 1200 ИН-2-2,5 1200 ИК-1-2,5 1200 ИК-2-2,5 2000 -
    3000 7410
    4000 9050
    1400 0,6 1400 ИН-1-0,6 1400 ИН-2-0,6 1400 ИК-1-0,6 1400 ИК-2-0,6 2000 -
    3000 8500
    4000 10500
    1,0 1400 ИН-1-1,0 1400 ИН-2-1,0 1400 ИК-1-1,0 1400 ИК-2-1,0 2000 -
    3000 8630
    4000 10680
    1,6 1400 ИН-1-1,6 1400 ИН-2-1,6 1400 ИК-1-1,6 1400 ИК-2-1,6 2000 -
    3000 9340
    4000 11450
    2,5 1400 ИН-1-2,5 1400 ИН-2-2,5 1400 ИК-1-2,5 1400 ИК-2-2,5 2000 -
    3000 11200
    4000 13200

    Табл.5 Материалы, применяемые для изготовления теплообменных аппаратов

    Материальное исполнение Материал
    кожуха распредели-тельной камеры и крышек теплообмен-ных труб трубной решетки перегородки
    М1 Ст3сп Ст3сп Сталь 20 16ГС Ст3сп
    М3 Латунь 16ГС с наплавлением латуни Ст3сп
    М8 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
    М9 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т
    М10 12Х18Н10Т Ст3сп 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
    М11 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т
    М12 Ст3сп Ст3сп 12Х18Н10Т 16ГС Ст3сп
    М17 09Г2С 09Г2С 09Г2С 09Г2С
    М19 08Х22Н6Т Ст3сп 08Х22Н6Т 08Х22Н6Т 08Х22Н6Т
    М20 08Х21Н6М2Т Ст3сп 08Х21Н6М2Т 08Х21Н6М2Т 08Х21Н6М2Т
    М21 08Х22Н6Т 08Х22Н6Т 08Х22Н6Т 08Х22Н6Т 08Х22Н6Т
    М22 08Х21Н6М2Т 08Х21Н6М2Т 08Х21Н6М2Т 08Х21Н6М2Т 08Х21Н6М2Т
    М23 Ст3сп 08Х22Н6Т 08Х22Н6Т 08Х22Н6Т Ст3сп
    М24 08Х21Н6М2Т 08Х21Н6М2Т 08Х21Н6М2Т

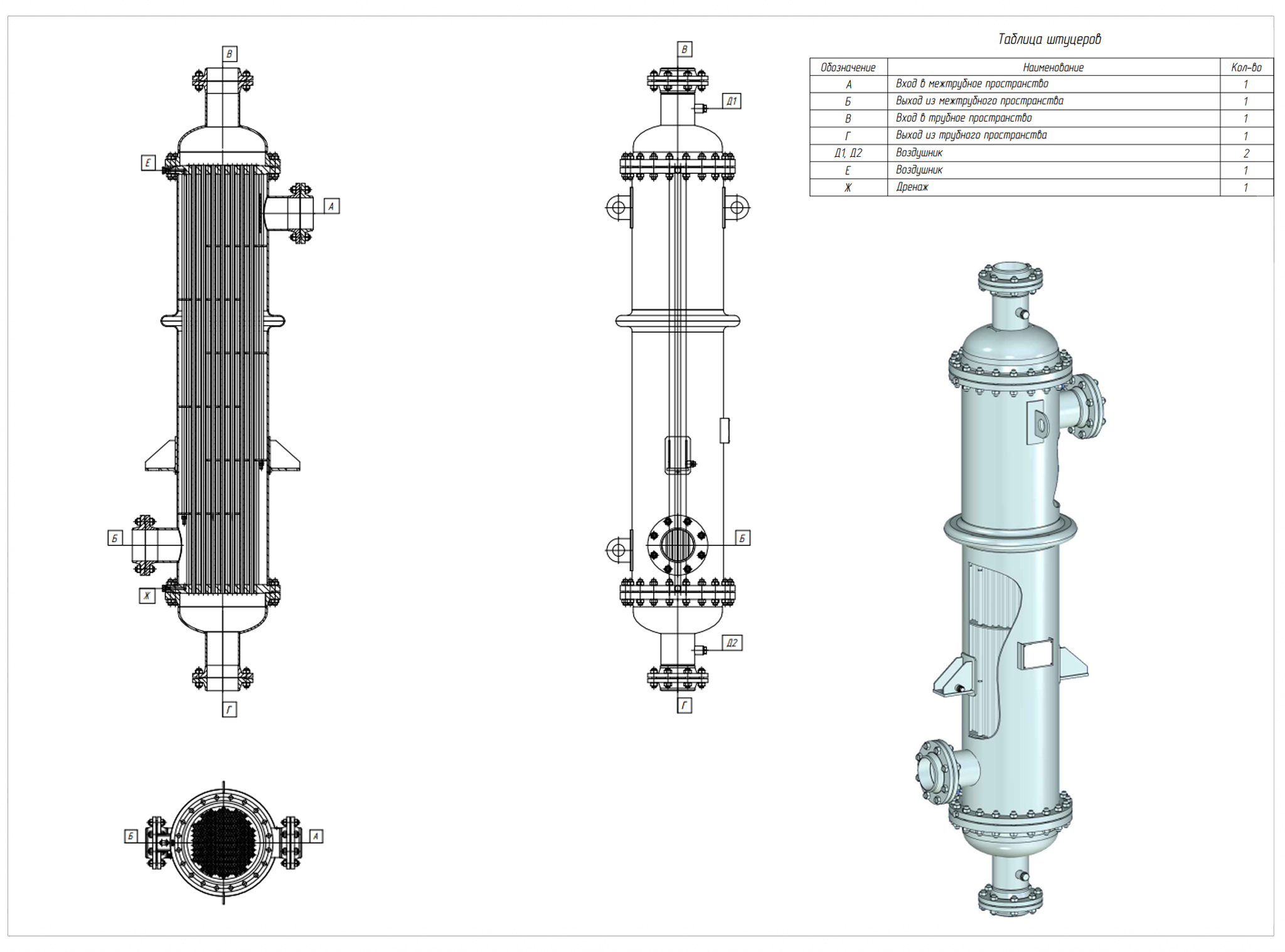

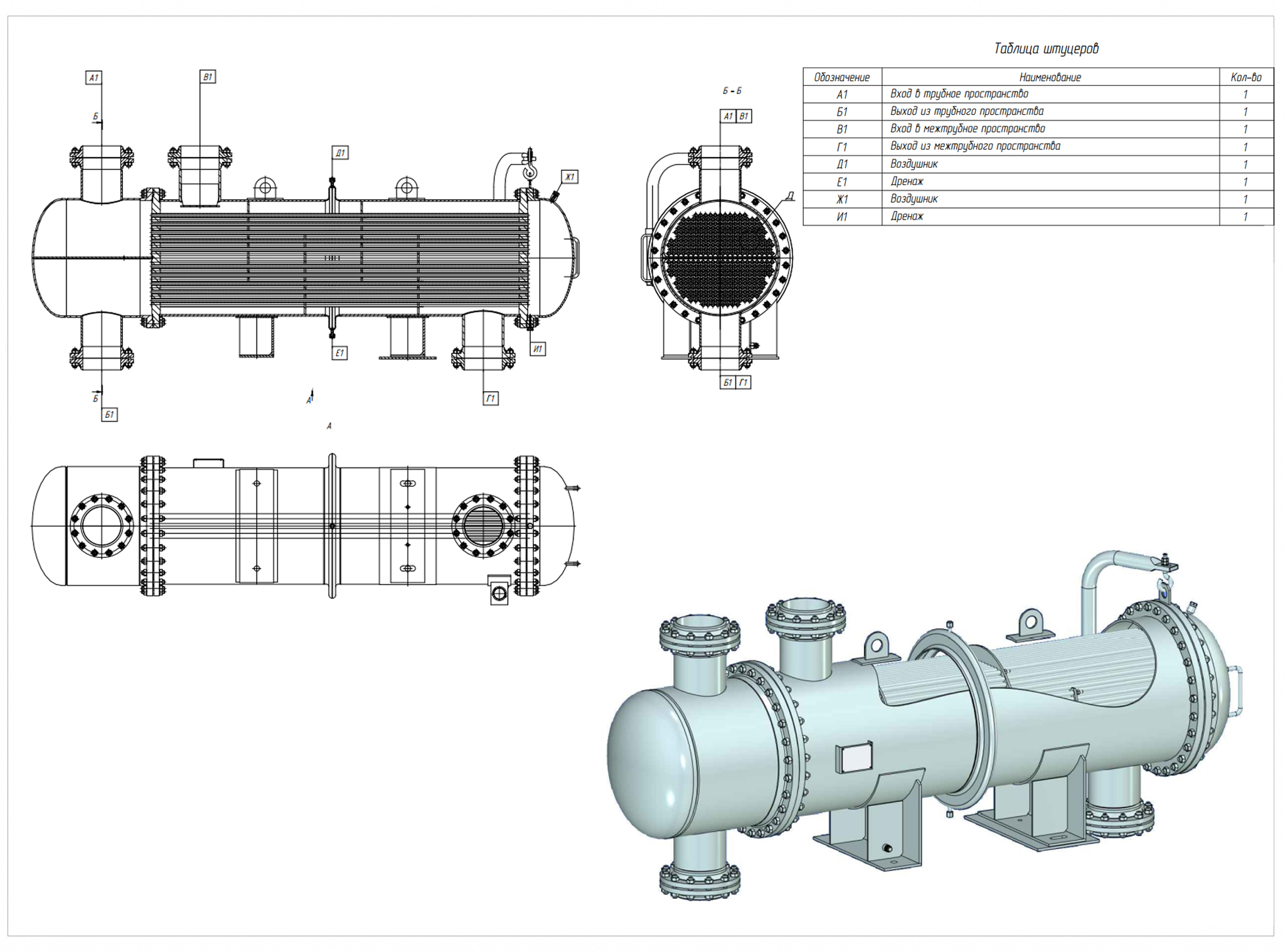

    Рис.1 Эскиз теплообменника (ТКВ)

    Рис.2 Эскиз холодильника (ХКГ)

    Рис.3 Эскиз конденсатора (ККВ)

    Рис.4 Эскиз испарителя (ИК)

    СКАЧАТЬ опросный лист

    Для заказа нашей продукции вы можете скачать опросный лист на аппараты теплообменные с неподвижными трубными решетками и с температурным компенсатором на кожухе и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.

    Другая продукция


    60 000 RUB

    Выберите регион

    Если вашего города нет в списке, уточните информацию по доставке у менеджера по телефону +7 (499) 608-08-25
